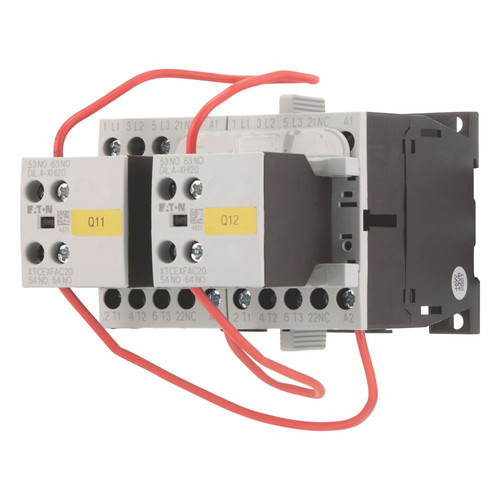

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Wendeschützkombination, Anwendung: Schützkombinationen für den Motorstart mit zwei Drehrichtungen, Zubehör: Wendekombinationen DIUL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 2,5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4,5 kW, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 90 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,6 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Funktion | Wendeschütz |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Kupferzahl | 11 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung NEMA | 3.7 kW |
| Anzahl der Schließer als Hauptkontakte | 6 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 9 A |
| Höhe | 68 mm |
| Tiefe | 117 mm |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Spannungsart der Betriebsspannung | AC |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 24 - 690 V |
| Betriebsspannung bei AC 60 Hz | 24 - 690 V |
| Schutzart (NEMA) | sonstige |
| Kurzbeschreibung | Wendeschützkombination, 380 V 400 V: 4 kW, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung |
| eClass 11.0 - Klasse | 27371009 |
| UNSPSC 14.0801 - Klasse | 39121529 |
Angaben zur Marke
EATON
Hersteller
Eaton Electric GmbH Hein-Moeller-Str. 7 - 11 DE 53115 Bonn info-bonn@eaton.com
