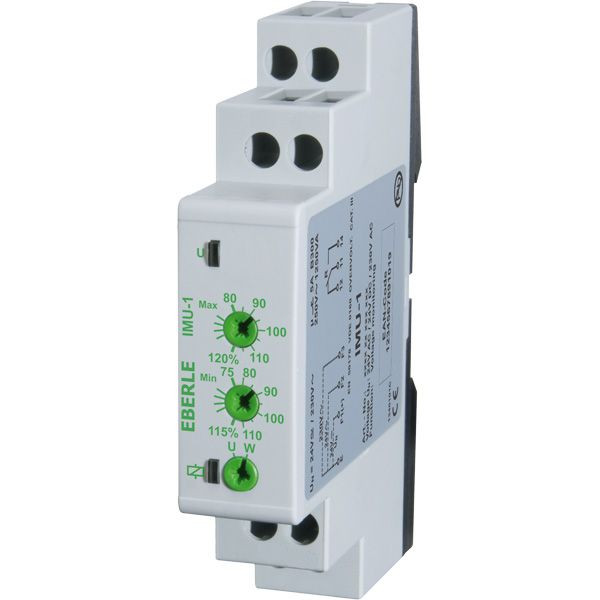

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Spannungsmessrelais zur Überwachung von Gleich- und Wechselspannung für einphasigen Betrieb. Messspannung ist gleich Versorgungsspannung. Die Spannungsart wird automatisch erkannt. Das Gerät verfügt über 2 Betriebsarten. Minimum: Es wird eine Mindestspannung überwacht, das Relais schaltet bei Unterschreiten des Sollwertes. Window (Fenster): Es wird ein Spannungsbereich überwacht, das Relais schaltet sobald die Spannung den Bereich über- oder unterschreitet. Funktionen frontseitig einstellbar. Getrennte Einstellung der Schaltschwellen. Anzeige des Betriebszustandes über 3 LED: UN, >max. und <min. Montage auf Tragschiene
Merkmale
| Breite | 175 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,15 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Höhe | 90 mm |
| Tiefe | 63 mm |
| 1-Phasen-Unterspannung möglich | ja |
| 3-Phasen-Unterspannung möglich | ja |
| 1-Phasen-Überspannung möglich | ja |
| 3-Phasen-Überspannung möglich | ja |
| 1-Phasen-Fenster möglich | ja |
| 3-Phasen-Fenster möglich | ja |
| Enthält Funktion Gleichspannung-Unterspannung | ja |
| Enthält Funktion Gleichspannung-Überspannung | ja |
| Enthält Funktion Gleichspannung-Fenster | ja |
| Spannungsmessbereich 1 | 184 - 276 V |
| Spannungsmessbereich 2 | 19.2 - 28.8 V |
| Anzahl der Kontakte als Wechsler | 1 |
| Spannungsart des Messbereichs | AC/DC |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Kurzbeschreibung | Spannungsmessrelais AC 230V, UC 24V, 1Wechsler 5 A, Umax 10...120 %, Umin 75...115 % |
| Spannungsart der Versorgungsspannung | AC |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsschaltstrom | 5 A |
| eClass 11.0 - Klasse | 27371801 |
| UNSPSC 14.0801 - Klasse | 39122300 |
Angaben zur Marke
EBERLE
Hersteller
Eberle Controls GmbH Klingenhofstraße 71 DE 90411 Nürnberg info.eberle@schneider-electric.com
