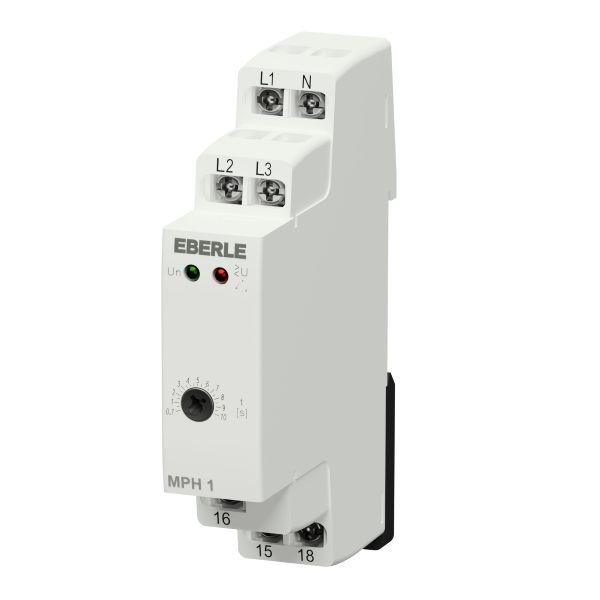

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Das Phasenfolgerelais für Drehstromnetze überwachen die Folge der Phasen L1, L2 und L3 sowie den Ausfall einer oder mehrerer Phasen. Bei korrekter Phasenfolge und Spannung (> 173 V ) ist das Ausgangsrelais geschlossen. Bei falscher Phasenfolge oder bei Phasenausfall öffnet sich das Relais. Die fixe Verzögerung T1 beträgt 500 ms und einstellbare Verzögerung T2 0,1 bis 10 s. Falls die Versorgungsspannung unter 60 % der Un fällt, kommt es zur sofortigen Relaisabschaltung, ohne Verzögerung und Fehlerzustand wird durch rote LED gemeldet.
Merkmale
| Breite | 17.6 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,08 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 90 mm |
| Tiefe | 64 mm |
| Spannungsmessbereich | 173 - 500 V |
| Spannungsart der Versorgungsspannung | AC |
| Funktion Phasenfolgeüberwachung | ja |
| Funktion Phasenausfallerkennung | ja |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsschaltstrom | 8 A |
| Max. zulässige Ansprechverzögerungszeit | 10 s |
| Min. einstellbare Ansprechverzögerungszeit | 0.1 s |
| Anzahl der Kontakte als Wechsler | 1 |
| Kurzbeschreibung | Phasenfolgerelais AC 3x 172,5…500 V, 8 A, 1 Wechsler |
| eClass 11.0 - Klasse | 27371803 |
| UNSPSC 14.0801 - Klasse | 39122332 |
Angaben zur Marke
EBERLE
Hersteller
Eberle Controls GmbH Klingenhofstraße 71 DE 90411 Nürnberg info.eberle@schneider-electric.com
