EKU eku UAE-Tragrahmen design 1oder 2-fach

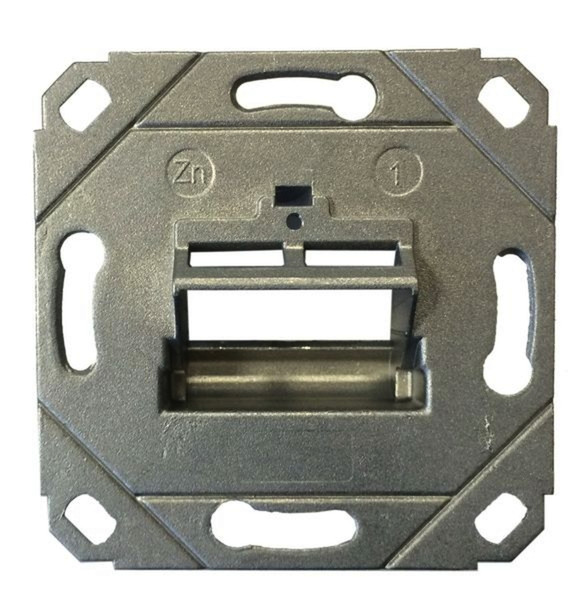

Der UAE Tragrahmen für E-Stone Module ist vielseitig einsetzbar und eignet sich zum Einbau in Kabelkanäle (EK), für die Unterputzmontage (UP) oder mittels separatem Rahmen auch zur Aufputzmontage (AP). Durch das Wegbrechen von zwei Montagelaschen ist auch eine Bodentankmontage (BT) möglich. Je nach Ausführung ist der Tragrahmen geeignet zur Aufnahme von ein oder zwei Keystone-Modulen der Serie E-Stone bzw. E-StonePremium. Diese UAE-Tragrahmen können mit UAE-Zentralplatten und Abdeckrahmen von diversen Schalterprogrammherstellern kombiniert werden. Eventuell ist ein Zwischenring zur Montage notwendig. Die Staubschutzklappen an den genannten Keystonemodulen sind vor der Montage zu entfernen. Hauptmerkmale: Einbau in Kabelkanäle (EK), Unterputzmontage (UP) und Aufputzmontage (AP) Bodentankmontage (BT) durch Wegbrechen von Montagelaschen möglich Aufnahme von ein oder zwei Keystone-Modulen der Serie E-Stone bzw. E-StonePremium Kompatibel mit UAE-Zentralplatten und Abdeckrahmen diverser Hersteller Diese Eigenschaften machen den UAE Tragrahmen zu einer flexiblen und vielseitigen Lösung für verschiedene Installationsanforderungen.

Zentralplatte aus Kunststoff, Tragrahmen aus Zinkdruckguss, Beschriftungsfeld, 45° Schrägauslass, Farbe: weiß (*), Anschlussmöglichkeit für Potentialausgleichsleiter mittels Kabelschuh (gemäß DIN 46342-1 ). Befestigungspur: 60 mm.
