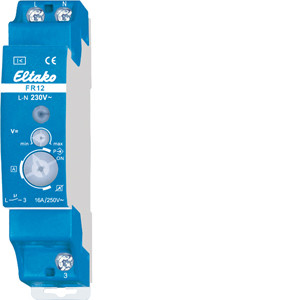

01500682 ELTAKO FR12-230V NETZFREISCHALTRELAIS
FR12-230V
4010312203255
22100231
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Selbstlernender Feldfreischalter, unterbricht die Stromversorgung nach Abschaltung aller nachgeschalteten Verbraucher und verhindert damit störende elektromagnetische Felder, selbstlernender Prozessor anstelle von Einstellknöpfen für die Stromschwellen,
Nennschaltleistung 16 A/250 V AC
1 Schließer nicht potenzialfrei 16A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 2300W. Selbstlernend. Stand-by-Verlust nur 0,8 Watt. Selbstlernender Feldfreischalter. Selbstlernend. Stand-by-Verlust nur 0.8 Watt. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Schaltleistung von Spezialrelais. Der Feldfreischalter unterbricht die Stromversorgung nach Abschaltung nachgeschalteter Verbraucher und verhindert damit störende elektromagnetische Felder. Bis zu einer Stromaufnahme von 200mA sind Kleinverbraucher zulässig, welche nach dem Ausschalten größerer Verbraucher das Feldfreischalten nicht verhindern. Der Grenzwert muss nicht manuell eingestellt werden, sondern wird von dem FR12 mit einem patentierten Verfahren selbst erlernt. Verbraucher mit mehr als 200mA Stromaufnahme werden immer als Verbraucher definiert, welche das Zuschalten der Netzspannung veranlassen sollen. Solange kein größerer Verbraucher eingeschaltet ist, bleibt der überwachte Stromkreis 1-polig vom Netz abgeschaltet. Neutral- und Schutzleiter werden nicht geschaltet, um einen Antenneneffekt zu verhindern. Zur Überwachung liegt eine einstellbare Gleichspannung mit geringer Restwelligkeit an. Deshalb ist eine Überbrückung des Arbeitskontaktes nicht zulässig und führt zur Zerstörung des Gerätes. Beim Einschalten eines Verbrauchers schaltet der Feldfreischalter den überwachten Außenleiter mit einer Verzögerung von ca. 1 Sekunde zu und die LED leuchtet rot.
Nennschaltleistung 16 A/250 V AC
1 Schließer nicht potenzialfrei 16A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 2300W. Selbstlernend. Stand-by-Verlust nur 0,8 Watt. Selbstlernender Feldfreischalter. Selbstlernend. Stand-by-Verlust nur 0.8 Watt. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Schaltleistung von Spezialrelais. Der Feldfreischalter unterbricht die Stromversorgung nach Abschaltung nachgeschalteter Verbraucher und verhindert damit störende elektromagnetische Felder. Bis zu einer Stromaufnahme von 200mA sind Kleinverbraucher zulässig, welche nach dem Ausschalten größerer Verbraucher das Feldfreischalten nicht verhindern. Der Grenzwert muss nicht manuell eingestellt werden, sondern wird von dem FR12 mit einem patentierten Verfahren selbst erlernt. Verbraucher mit mehr als 200mA Stromaufnahme werden immer als Verbraucher definiert, welche das Zuschalten der Netzspannung veranlassen sollen. Solange kein größerer Verbraucher eingeschaltet ist, bleibt der überwachte Stromkreis 1-polig vom Netz abgeschaltet. Neutral- und Schutzleiter werden nicht geschaltet, um einen Antenneneffekt zu verhindern. Zur Überwachung liegt eine einstellbare Gleichspannung mit geringer Restwelligkeit an. Deshalb ist eine Überbrückung des Arbeitskontaktes nicht zulässig und führt zur Zerstörung des Gerätes. Beim Einschalten eines Verbrauchers schaltet der Feldfreischalter den überwachten Außenleiter mit einer Verzögerung von ca. 1 Sekunde zu und die LED leuchtet rot.
Merkmale
Schutzart (IP) | IP20 |
Verpackungseinheit | 1 |
Verpackungseinheit | 100 |
Verpackungseinheit | 10 |
Gewicht | 0,06 |
Statistische Warennummer | 85364900 |
Montageart | DIN-Schiene |
Einbautiefe | 26 mm |
Bemessungsstrom | 10 A |
Bemessungsspannung | 230 V |
Bemessungsfrequenz | 50 Hz |
Breite in Teilungseinheiten | 3 |
Einschaltschwelle Strom | 20 mA |
Max. Schaltstrom (cos phi = 0,6) | 16 A |
Max. Glühlampenlast | 2300 W |
Max. Leuchtstofflampenlast | 500 VA |
Max. Leuchtstofflampenlast (Duo-Schaltung) | 1000 VA |
Max. Leuchtstofflampenlast (parallel kompensiert) | 500 VA |
Überwachungsspannung | DC |
Kurzbeschreibung | Selbstlernender Feldfreischalter. 1 Schließer nicht potenzialfrei 16A/250V AC |
