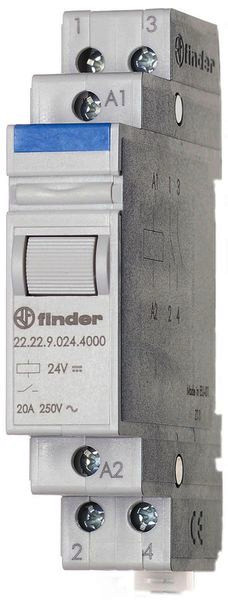

Artikelbild
Abbildung ähnlich
FINDER

01553291
FINDER 22.22.9.024.4000 Installationsrelais

22.22.9.024.4000 8012823111766 222290244000
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

5 ST Menge übernehmen
100 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Serie 22.21
20A, für 35 mm-Schiene, Kontaktmaterial: AgSnO2, Breite 17,5 mm, Prüftaste, Relaisschutzart: IP 20 Installationsrelais für 35 mm-Schiene, 2 Schließer für 20 A / 250 V AC, Kontaktmaterial AgSnO2, max. Schaltleistungen bei 230 V AC: AC1 5000 VA, AC15 1000 VA, Glüh- und Halogenlampen 1000 W, Leuchtstofflampen mit EVG 400 W, Leuchtstofflampen mit KVG 360 W, Energiesparlampen 200 W, LED (230 V AC) 200 W, NV-Halogenlampen oder LED mit EVG 200 W, NV-Halogenlampen oder LED mit KVG 400 W, Spulendaten 24 V DC, 1,25 W, 460 Ohm, Breite 17,5 mm, Prüftaste, Relaisschutzart: IP 20

Merkmale

Verpackungseinheit 100
Verpackungseinheit 5
Gewicht 0,1
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Montageart DIN-Schiene
Funktion mechanisch
Einbautiefe 58.4 mm
Bemessungsstrom 20 A
Breite in Teilungseinheiten 1
Steuerspannung 1 24 V
Steuerspannungsart 1 DC
Versorgungsspannung 24 V
Max. Schaltstrom (cos phi = 0,6) 12 A
Max. Glühlampenlast 1000 W
Max. Leuchtstofflampenlast 400 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 400 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 360 VA
Spannungsart der Versorgungsspannung DC
Anzahl der Kontakte als Schließer 2
Kurzbeschreibung Installationsrelais für Reiheneinbau, 2 Schließer 20 A, Prüftaste, für 24 V DC
eClass 11.0 - Klasse 27142309
UNSPSC 14.0801 - Klasse 39122300
