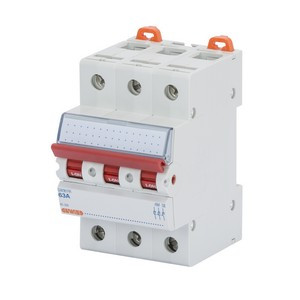

Artikelbild
Abbildung ähnlich
GEWISS

01036783
GEWISS GW96126 Lasttrennschalter 63A 3pol. 3TE

GW96126 8034035118807 GW96126
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
2 ST Menge übernehmen
8 ST Menge übernehmen
768 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Lasttrennschalter nach EN 60947-3 als Reiheneinbaugeraet. Gebrauchskategorie AC-22B. Auf der linken Seite koennen max. 2 Hilfsschalter montiert werden. Der Schalthebel ist im aus- und eingeschalteten Zustand plombierbar bzw. mit einer Hebelsperre (Zubehoer sep. bestellen) fuer Vorhaengeschloss abschliessbar. Anschluss (max): 50 qmm. Zur Verdrahtung koennen die entsprechenden Kammschienen eingesetzt werden

Merkmale

Verpackungseinheit 8
Schutzart (IP) IP40
Spannungsart AC
Polzahl 3
Leuchtmittel sonstige
Verpackungseinheit 1
Verpackungseinheit 768
Verpackungseinheit 2
Gewicht 0,6
Gewichtseinheit KG
Gewichtbezugsmenge 1
Breite in Teilungseinheiten 3
Schaltfunktion Ausschalter
Einbautiefe 72 mm
Bemessungsstrom 63 A
Bemessungsspannung 415 V
Aufdruck/Kennzeichnung sonstige
Min. Bemessungsspannung 415 V
Zwangstrennung (nach DIN VDE 0113) ja
Kurzbeschreibung Lasttrennschalter Reiheneinbaugeraet 415V AC 63A 3P 3TE
Farbe der Kalotte sonstige
Lampensockel sonstige
eClass 11.0 - Klasse 27371403
UNSPSC 14.0801 - Klasse 39121601

Anhänge

icon
Datei
pdb_REACH_2024_01_24.pdf (137.1 KB)
icon
Datei
pdb_ct_serie90am_rev2.0_de.pdf (16.7 MB)
