Beschreibung

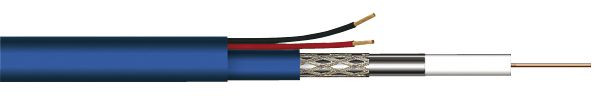

HD4 Kombi-Koaxialkabel HD4407 – 500 m auf Holzrolle
Das HD4 Kombi-Koaxialkabel HD4407 ist die passende Verbindungslösung für analoge, AHD- und HD-SDI-Videoüberwachungssysteme. Mit einer Impedanz von 75 Ohm ist es auf die Übertragung von Videosignalen in diesen Anlagen ausgelegt.
Die Besonderheit liegt im kombinierten Aufbau: Neben der Koaxialleitung verfügt das Kabel über zwei zusätzliche Adern mit jeweils 0,75 mm² sowie zwei weitere Adern mit jeweils 0,22 mm². Dadurch stehen neben der Videoverbindung zusätzliche Anschlussmöglichkeiten in einer Leitung zur Verfügung.
Auch größere Entfernungen lassen sich überbrücken: Das Kabel unterstützt AHD-Videosignale in 720p und 1080p über bis zu 300 m. Bei analogen Videosignalen sind Übertragungsstrecken von bis zu 400 m möglich, bei HD-SDI bis zu 70 m.
Für den Anschluss eignet sich der BNC-Stecker HD4, Art.-Nr. 39953. Mit der passenden Abisolierzange LTD-HD4/HD8 und einer speziellen Presszange lassen sich die Steckverbindungen fachgerecht herstellen.
Lieferumfang: Das Kombi-Koaxialkabel wird mit einer Länge von 500 m auf Holzrolle geliefert. Kabellängen von 1.000 m sind auf Sonderbestellung möglich.
Merkmale
| Verpackungseinheit | 1 |
| Gewicht | 28,5 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| UV-beständig | ja |
| Dielektrikum | Polyethylen, hohe Dichte (HD-PE) |
| Mantel-Farbe | blau |
| Mantelmaterial | sonstige |
| Außenleiter-Form | Folie + Geflecht |
| Innenleiter-Material | Kupfer |
| Wellenwiderstand | 75 Ohm |
| Innenleiter-Durchmesser | 0.40 mm |
| Außenleiter-Durchmesser | 2.50 mm |
| Außenleiter-Material | sonstige |
| Innenleiter-Klasse | Kl.1 = eindrähtig |
| Zul. Kabelaußentemperatur bei Montage/Handling | -5 - 45 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 - 70 °C |
| Verlegung im Erdreich | ja |
| Außendurchmesser ca. | 3.30 mm |
| Innenleiter-Oberfläche | verzinnt |
| Außenleiter-Oberfläche | verzinnt |
| Brandverhaltensklasse nach EN 13501-6 | B2ca |
| Rauchentwicklungsklasse nach EN 13501-6 | s2 |
| Abtropfverhaltensklasse nach EN 13501-6 | d1 |
| Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung | 40 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 40 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 40 mm |
| Anzahl der Schirmlagen | 1 |
| Spezifizierung Mantelmaterial | sonstige |
| Kurzbeschreibung | Kombi-Koaxialkabel HD4 für Videoüberwachung, 500 m auf Holzrolle, zwei Adern für die Spannungsversorgung und zwei Adern für Steuerisgnale |
| Bewehrung/Armierung | Geflecht |
| Material Bewehrung | Aluminium |
| Zulässige Art der Installation im Erdreich | Installationsrohr für Erdverlegung |
| Anzahl der Mantelschichten | 2 |
| eClass 11.0 - Klasse | 27061802 |
| UNSPSC 14.0801 - Klasse | 26121606 |
