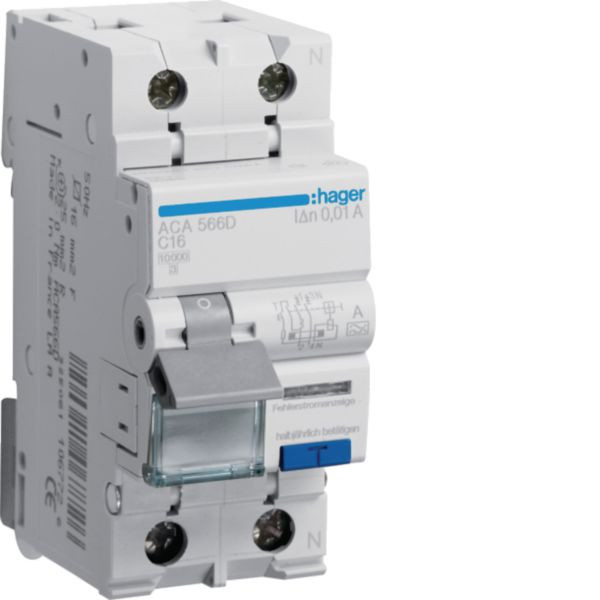

Artikelbild
Abbildung ähnlich
HAGER

01010269
HAGER ACA566D FI-LS 1P+N 10kA C-16A 10mA A

ACA566D 3250611067726 ACA566D
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
60 ST Menge übernehmen
1.440 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

C-Charakteristik, 1-polig geschützt, 10kA Fehlerstrom-Leitungsschutzschalter 1P+N 10kA C-16A 10mA Typ A

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Verpackungseinheit 1
Verpackungseinheit 60
Verpackungseinheit 1440
Gewicht 0,22
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363010
Einbautiefe 68 mm
Bemessungsstrom 16 A
Bemessungsspannung 240 V
Auslösecharakteristik C
Bemessungsfehlerstrom 0.01 A
Fehlerstrom-Typ A
Energiebegrenzungsklasse 3
Überspannungskategorie 3
Verschmutzungsgrad 2
Breite in Teilungseinheiten 2
Frequenz 50 Hz
Mitschaltender Neutralleiter ja
Polzahl (gesamt) 2
Stoßstromfestigkeit 0.25 kA
Bemessungsisolationsspannung Ui 500 V
Anzahl der abgesicherten Pole 1
Bemessungsabschaltvermögen nach IEC 60947-2 10 kA
Anschließbarer Leiterquerschnitt eindrähtig 1 - 25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 16 mm²
Mit Verriegelungsvorrichtung ja
Umgebungstemperatur während des Betriebs -25 - 40 °C
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 61009-1 10 kA
Abschaltcharakteristik unverzögert
Unterputzmontage ja
Kurzbeschreibung FI-LS 1P+N 10kA C-16A 10mA Typ A
Verlustleistung 5.2 W
eClass 11.0 - Klasse 27142207
UNSPSC 14.0801 - Klasse 39121601
