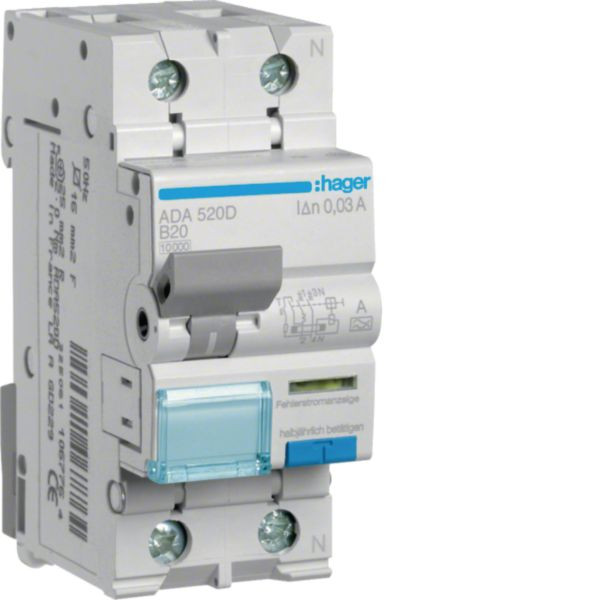

01010274 HAGER ADA520D FI-LS 1P+N 10kA B-20A 30mA A
ADA520D
3250611067771
ADA520D
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
60 ST | Menge übernehmen |
1.440 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
B Charakteristik, 1-polig geschützt, 10kA
Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-20A 30mA Typ A.Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21) mit Bi-Connect-Klemmen unten, blaue Test-Taste sowie Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Merkmale
Spannungsart | AC |
Verpackungseinheit | 1 |
Verpackungseinheit | 60 |
Verpackungseinheit | 1440 |
Gewicht | 0,22 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85363030 |
Einbautiefe | 68 mm |
Bemessungsstrom | 20 A |
Bemessungsspannung | 240 V |
Auslösecharakteristik | B |
Bemessungsfehlerstrom | 0.03 A |
Fehlerstrom-Typ | A |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 2 |
Frequenz | 50 Hz |
Mitschaltender Neutralleiter | ja |
Polzahl (gesamt) | 2 |
Stoßstromfestigkeit | 0.25 kA |
Bemessungsisolationsspannung Ui | 500 V |
Anzahl der abgesicherten Pole | 1 |
Bemessungsabschaltvermögen nach IEC 60947-2 | 10 kA |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 mm² |
Mit Verriegelungsvorrichtung | ja |
Umgebungstemperatur während des Betriebs | -25 - 40 °C |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
Abschaltcharakteristik | unverzögert |
Unterputzmontage | ja |
Kurzbeschreibung | FI-LS 1P+N 10kA B-20A 30mA Typ A |
Verlustleistung | 6.60 W |
