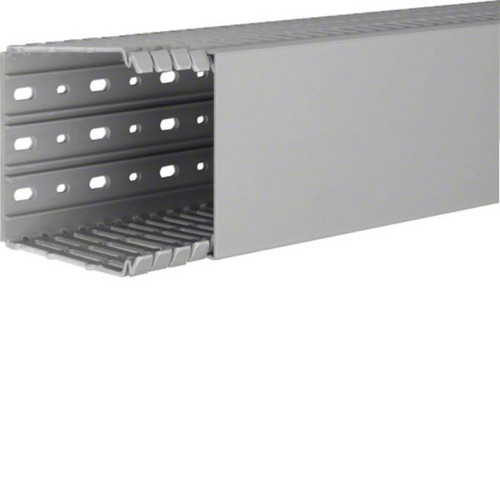

Artikelbild
Abbildung ähnlich
HAGER

01310160
HAGER BA7100100 Verdrahtungskanal 100x100 grau

BA7100100 4012740878685 BA7100100
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen

Verpackungseinheiten

12 M Menge übernehmen
216 M Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 2 M
Bestellschritt 2 M

Beschreibung

Komplettkanal mit Unter- und Oberteil, Stege werkzeuglos bis zum Boden ausbrechbar ab Höhe 40 mm und Breite 40 mm, Stegabstand 12,5 mm, Leitungsbelegung bis 6 mm² möglich, Bodenlochung nach EN 50085, selbstverlöschend nach UL94V0
Material: PVC hart Der Verdrahtungskanal BA7 aus PVC in Steingrau mit den Maßen 100x100mm zeichnet sich durch ein Unterteil mit Seitenstanzung aus. Die Stege sind ab einer Höhe und Breite von 40 mm werkzeuglos bis zum Boden ausbrechbar. Das System umfasst eine universelle Drahthalteklammer und ein Oberteil. Die Bodenlochung entspricht der Norm EN 50085.

Merkmale

Länge 2000 mm
Breite 100 mm
Verpackungseinheit 12
Verpackungseinheit 216
Gewicht 1,82
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 39259020
Höhe 100 mm
Ausführung der Seitenwand geschlitzt
Nutzbarer Querschnitt 8488 mm²
Schlitzabstand 6.5 mm
Schlitzbreite 6 mm
Mit Oberteil ja
RAL-Nummer 7030
Selbstverlöschend ja
Kurzbeschreibung Verdrahtungskanal aus PVC BA7 100x100 mm steingrau
Farbe grau
Werkstoff Polyvinylchlorid (PVC)
Befestigungsart Bodenlochung
eClass 11.0 - Klasse 27400703
UNSPSC 14.0801 - Klasse 39131712
