Abbildung ähnlich

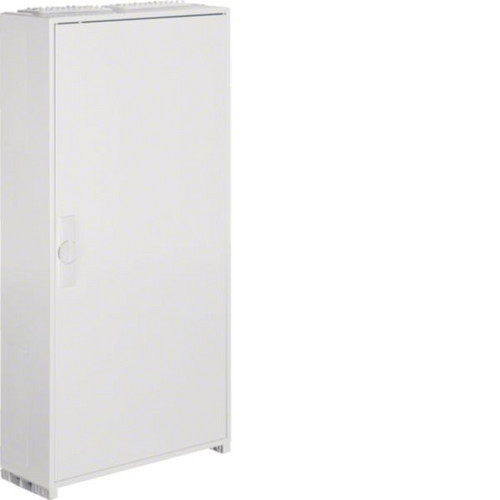

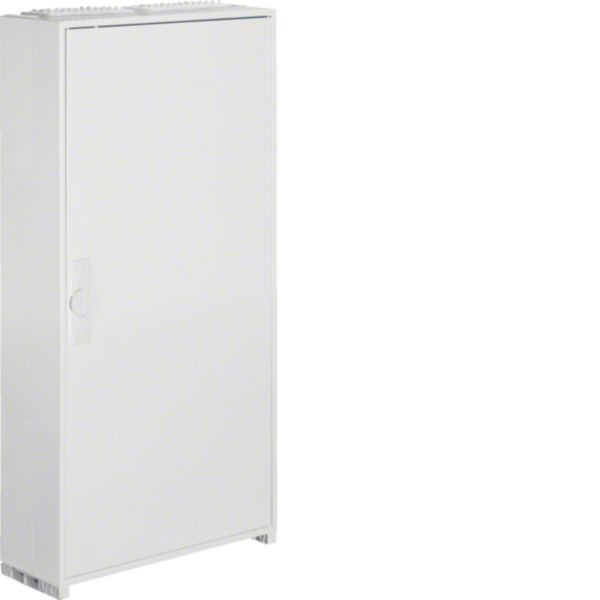

02428981 HAGER FP72SN2 Wandschrank,IP44,SKII,exp.,leer
FP72SN2
3250612668540
FP72SN2
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 8 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Schrank, univers, IP44/II, 1100x550x205mm, leer.Wandaufbauschrank für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-3 und Maßnorm DIN 43870, zur Aufputz-, Unterputz- oder teilversenkter Montage. Zum Aufbau einer Niederspannungsverteilung bis 400 A, 3AC 230/400 V 50 Hz. Schutzart IP44, Schutzklasse II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech, Innenauskleidung aus Kunststoff. Durchsteckflansche oben und unten je Feld eingebaut, rückseitige Vorprägung im Kunststoffteil und Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110 Grad Öffnungswinkel. Tür mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluß mit Dreipunktschließung.
Hinweis: Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar.
Merkmale
| Schutzklasse | II |
| Breite | 550 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 8 |
| Gewicht | 18,5 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 1100 mm |
| Tiefe | 205 mm |
| RAL-Nummer | 9010 |
| Einbautiefe | 205 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 143 mm |
| Anzahl der Reihen | 7 |
| Art der Abdeckung | Deckel |
| Anzahl der Leitungseinführungen | 4 |
| Funktionserhalt | ohne |
| Breite in Teilungseinheiten | 24 |
| Anzahl der Module | 168 |
| Nennstrom (In) | 250 A |
| Materialstärke Gehäuse | 1 mm |
| Materialstärke Tür/Deckel | 1 mm |
| Ausführung Deckel | geschlossen |
| Anzahl der Öffnungen für Flanschplatten | 4 |
| Kurzbeschreibung | Schr,univers,IP44,SKII,1100x550x205mm |
