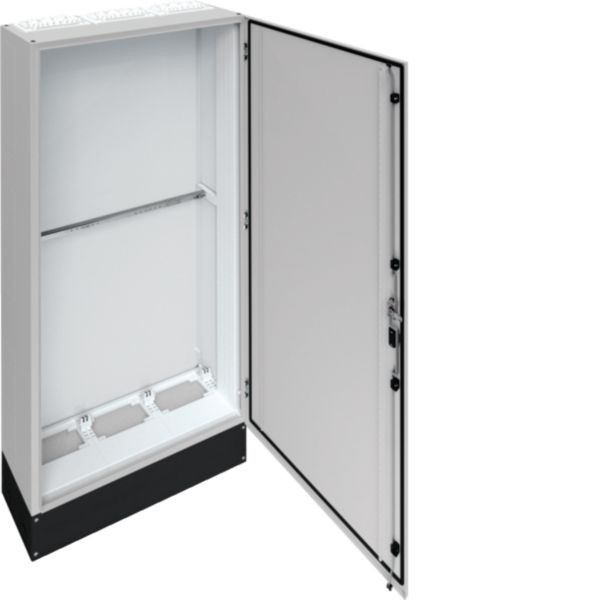

02430565 HAGER FR23S2 Schrank, univers, IP55, SK II
FR23S2
3250610701188
FR23S2
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
4 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Schrank, univers, IP55/II, 1850x800x275mm + 200mm Sockel.Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43 870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC 230/400 V 50 Hz. Schutzart IP55, Schutzklasse I oder II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten offen (Leitungseinfügungen einbaubar). Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innen liegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, mit 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Waagerechte Abfangschiene zur stabilisierung im Schrank enthalten. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Sockelleiste (Höhe 200 mm) serienmäßig montiert mit abnehmbarer Frontblende.
Hinweis: Wand- und Bodenbefestigung notwendig! Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.
Merkmale
Schutzklasse | II |
Breite | 800 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 4 |
Gewicht | 80,95 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Höhe | 2050 mm |
Tiefe | 275 mm |
RAL-Nummer | 7035 |
Anbaumöglichkeit | ja |
Innentiefe | 275 mm |
Anzahl der Reihen | 12 |
Art der Abdeckung | Tür |
Anzahl der Leitungseinführungen | 6 |
Funktionserhalt | ohne |
Breite in Teilungseinheiten | 24 |
Anzahl der Module | 432 |
Nennstrom (In) | 800 A |
Materialstärke Gehäuse | 1.5 mm |
Materialstärke Tür/Deckel | 1.5 mm |
Ausführung Deckel | geschlossen |
Anzahl der Öffnungen für Flanschplatten | 6 |
Kurzbeschreibung | Schr,univers,IP55,SKII,2050x800x275mm |
