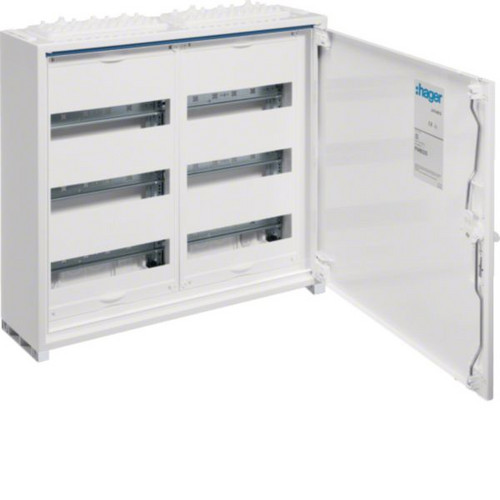

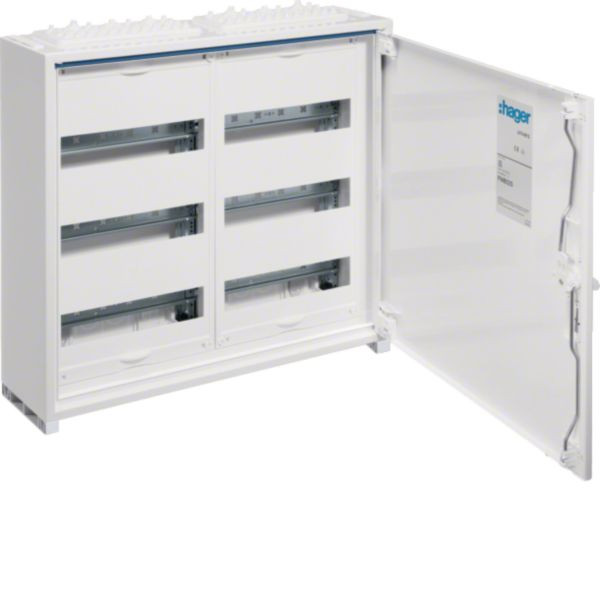

01422188 HAGER FWB32S Feldverteiler universN IP44
FWB32S
3250612735648
FWB32S
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Installationskleinverteiler AP/UP nach VDE 0660/500+504
und DIN EN 60 439/1+3, Massnorm DIN 43 871, zum Einbau
für Geräte bis 125 A, Luft- und Kriechstrecken nach
VDE 0110/1-2, bestehend aus Schrank mit Tür aus
pulverbeschichtetem und eingebranntem Stahlblech,
Tragschienen aus profiliertem und verzinktem Stahlblech,
Gerätetragschienen aus verzinktem Stahlblech, Innenauskeidung aus Kunststoff, Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten. Tür mit innenliegenden
justierbaren Scharnieren, links und rechts anschlagbar, Türverschluss serienmaessig mit Stangenverschluss, einfache Nachrüstung von Schliessungen mit Schloss, plombierbar
Feldvert. AP, univers, IP44, SKII, 72PLE, H:500xB:550xT:161mm, QuickConnect.Feldverteiler nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv PE/N-QuickConnect-Klemmen auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Austauschbare sperrbare Schließsysteme und Türen, siehe Zubehör.
Merkmale
Schutzart (IP) | IP44 |
Breite | 550 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Gewicht | 11,9 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85381000 |
Montageart | Aufputz/Unterputz |
Farbe | weiß |
Höhe | 500 mm |
Tiefe | 165 mm |
RAL-Nummer | 9010 |
Anzahl der Reihen | 3 |
Art der Abdeckung | Tür |
Anbaumöglichkeit | ja |
Innentiefe | 156 mm |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 24 |
Art der Schließung | sonstige |
Ausführung Deckel | mit Ausschnitt |
Erdungsklemmenblock | ja |
Neutralleiterklemmenblock | ja |
Einbauhöhe | 500 mm |
Einbautiefe | 161 mm |
Kurzbeschreibung | Feldverteiler AP,univers,2x3 Reihen, QC |
Einbaubreite | 550 mm |
Art der Tür | einfach |
Zubehörempfehlung für Sie:
Weitere Empfehlungen für Sie:
01004893
HAGER MBS116 Sicherungsautomat 1P B16A SSK
01004893
MBS116
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Spannungsart | AC |
Verpackungseinheit | 12 |
Verpackungseinheit | 3456 |
Verpackungseinheit | 144 |
Einbautiefe | 70 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 400 V |
Frequenz | 50 - 60 Hz |
Auslösecharakteristik | B |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 1 |
Polzahl (gesamt) | 1 |
Bemessungsisolationsspannung Ui | 500 V |
Anzahl der abgesicherten Pole | 1 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
Umgebungstemperatur während des Betriebs | -25 - 70 °C |
Zusatzeinrichtungen möglich | ja |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 6 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Unterputzmontage | ja |
Verlustleistung | 2.44 W |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
12 ST | Menge übernehmen |
144 ST | Menge übernehmen |
3.456 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP44 |
Breite | 300 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Verpackungseinheit | 20 |
Montageart | Aufputz/Unterputz |
Farbe | weiß |
Höhe | 500 mm |
Tiefe | 165 mm |
RAL-Nummer | 9010 |
Anzahl der Reihen | 3 |
Art der Abdeckung | Tür |
Anbaumöglichkeit | ja |
Innentiefe | 156 mm |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 12 |
Art der Schließung | sonstige |
Ausführung Deckel | mit Ausschnitt |
Erdungsklemmenblock | ja |
Neutralleiterklemmenblock | ja |
Einbauhöhe | 500 mm |
Einbautiefe | 161 mm |
Einbaubreite | 300 mm |
Art der Tür | einfach |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
20 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP44 |
Breite | 800 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Montageart | Aufputz/Unterputz |
Farbe | weiß |
Höhe | 500 mm |
Tiefe | 165 mm |
RAL-Nummer | 9010 |
Anzahl der Reihen | 3 |
Art der Abdeckung | Tür |
Anbaumöglichkeit | ja |
Innentiefe | 156 mm |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 36 |
Art der Schließung | sonstige |
Ausführung Deckel | mit Ausschnitt |
Erdungsklemmenblock | ja |
Neutralleiterklemmenblock | ja |
Einbauhöhe | 500 mm |
Einbautiefe | 161 mm |
Einbaubreite | 800 mm |
Art der Tür | einfach |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP44 |
Breite | 1050 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Montageart | Aufputz/Unterputz |
Farbe | weiß |
Höhe | 500 mm |
Tiefe | 165 mm |
RAL-Nummer | 9010 |
Anzahl der Reihen | 3 |
Art der Abdeckung | Tür |
Anbaumöglichkeit | ja |
Innentiefe | 156 mm |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 48 |
Art der Schließung | sonstige |
Ausführung Deckel | mit Ausschnitt |
Erdungsklemmenblock | ja |
Neutralleiterklemmenblock | ja |
Einbauhöhe | 500 mm |
Einbautiefe | 161 mm |
Einbaubreite | 1050 mm |
Art der Tür | einfach |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
