Beschreibung

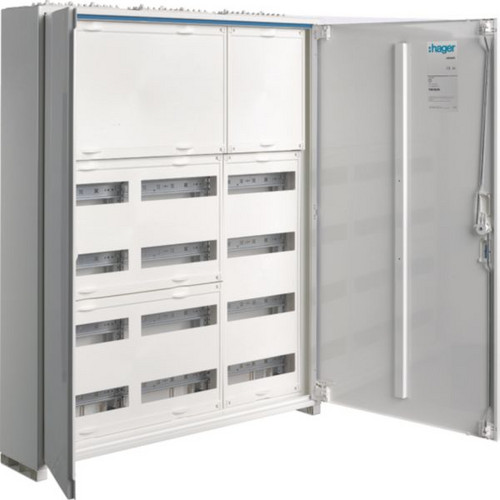

Installationskleinverteiler AP/UP nach VDE 0660/500+504
und DIN EN 60 439/1+3, Massnorm DIN 43 871, zum Einbau
für Geräte bis 125 A, Luft- und Kriechstrecken nach
VDE 0110/1-2, bestehend aus Schrank mit Tür aus
pulverbeschichtetem und eingebranntem Stahlblech,
Tragschienen aus profiliertem und verzinktem Stahlblech,
Gerätetragschienen aus verzinktem Stahlblech, Innenauskeidung aus Kunststoff, Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten. Tür mit innenliegenden
justierbaren Scharnieren, links und rechts anschlagbar, Türverschluss serienmaessig mit Stangenverschluss, einfache Nachrüstung von Schliessungen mit Schloss, plombierbar
Feldverteiler nach DIN EN 61 439-1/-3, Maßnorm DIN 43 870. Geeignet für Geräte bis 125 A mit Luft- und Kriechstrecken nach DIN EN 60664-1. Schrank ab 800 mm Breite (3-feldig), geschlitzter Blechtür und 2-türigem Aufbau. Komplettschrank: profilierte Tragschienen, 7,5 mm Hutschienen in 125 mm Mittenabstand, PE/N-QuickConnect-Klemmen. Multimediafeld: Kunststoffplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen. Innerer Berührungsschutz (SKII), Leitungseinführungen oben/unten.
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 800 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 7 |
| Gewicht | 28,8 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85381000 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 950 mm |
| Tiefe | 165 mm |
| Anzahl der Reihen | 14 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 36 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| RAL-Nummer | 9010 |
| Einbauhöhe | 950 mm |
| Einbautiefe | 161 mm |
| Kurzbeschreibung | Feldverteiler AP, 950x800x161mm, IP44,SKII, 144PLE, 3x6 Reihen, HS-Abstand 150mm |
| Einbaubreite | 800 mm |
| Art der Tür | einfach |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
Zubehörempfehlung für Sie:
01401831
HAGER S35S Abdeckstreifen RAL 9010, 219mm
01401831
S35S
01411158
HAGER FZ443N Kabelrangierkanal 3-feldig B800
01411158
FZ443N
01407122
HAGER UZ005 Bezeichnungsstreifen VE=12 St.
01407122
UZ005
01413499
HAGER FZ597N Schließung univ. Schließ-Nr.1242E
01413499
FZ597N
01401466
HAGER FZ707 Plantasche/Stahlblech IP43,DINA 4
01401466
FZ707 DINA4
01407127
HAGER FZ791N Lackstift RAL 9010
01407127
FZ791N
Weitere Empfehlungen für Sie:
01004764
HAGER CDA440D FI-Schutzschalter 4P 40A 30mA
01004764
CDA440D
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 864 |
| Verpackungseinheit | 36 |
| Montageart | DIN-Schiene |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 70 mm |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 400 V |
| Fehlerstrom-Typ | A |
| Kurzschlussfestigkeit (Icw) | 6 kA |
| Stoßstromfestigkeit | 0.25 kA |
| Breite in Teilungseinheiten | 4 |
| Zusatzeinrichtungen möglich | ja |
| Frequenz | 50 Hz |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsisolationsspannung Ui | 500 V |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| RAL-Nummer (ähnlich) | 7005 |
| Verlustleistung | 6.50 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 36 ST | Menge übernehmen |
| 864 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Breite | 43.75 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 48 |
| Verpackungseinheit | 1152 |
| Höhe | 77 mm |
| Tiefe | 65 mm |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungsbetriebsspannung | 400 V |
| Bedingter Bemessungskurzschlussstrom Iq | 5 kA |
| Schutzart (IP), frontseitig | IP20 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Knebel |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Farbe des Betätigungselements | grau |
| Max. Bemessungsbetriebsspannung Ue bei AC | 400 V |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Schutzart (NEMA) | sonstige |
| eClass 11.0 - Klasse | 27142301 |
| UNSPSC 14.0801 - Klasse | 39122200 |
| Breite in Teilungseinheiten | 2.5 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 48 ST | Menge übernehmen |
| 1.152 ST | Menge übernehmen |
01004853
HAGER MBN316 Sicherungsautomat 3P B 16A 6kA
01004853
MBN316
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1152 |
| Verpackungseinheit | 48 |
| Verpackungseinheit | 4 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 70 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Frequenz | 50 - 60 Hz |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 3 |
| Polzahl (gesamt) | 3 |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 70 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Unterputzmontage | ja |
| Verlustleistung | 6.33 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 4 ST | Menge übernehmen |
| 48 ST | Menge übernehmen |
| 1.152 ST | Menge übernehmen |
10901242
Kabel/Leitungen NYM-J 5X2,5 grau Trommel 500 m
10901242
TROMMEL 500
keine Verfügbarkeitsinformationen
auf Anfrage
je 100 M
Merkmale
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Nennspannung U | 500 V |
| Leiter-Form | rund |
| Leiter-Material | Kupfer |
| Bewehrung/Armierung | ohne |
| Zul. Kabelaußentemperatur bei Montage/Handling | 5 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 °C |
| Nennspannung U0 | 300 V |
| Zul. max. Leitertemperatur | 70 °C |
| Schutzhülle | ohne |
| Leiter-Oberfläche | blank |
| Brandverhaltensklasse nach EN 13501-6 | Eca |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne |
| Säureentwicklungsklasse nach EN 13501-6 | ohne |
| AWG-Größe | 0000 |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 48 mm |
| Spezifizierung Aderisolation | sonstige |
| Spezifizierung Mantelmaterial | sonstige |
| Kabelgeometrie | rund |
| Leiterwiderstand bei 20 °C | 7,41 Ohm/km |
| Identifikations-/Codierfarbe Ader | sonstige |
| Aderkennzeichnung nach HD 308 S2 | ja |
| Geeignet als Installationskabel | ja |
| eClass 11.0 - Klasse | 27060105 |
| UNSPSC 14.0801 - Klasse | 26121629 |
| Leiter-Nennquerschnitt | 2.5 mm² |
| Ader-Kennzeichnung | Farbe |
| Mantel-Farbe | grau |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Leiter-Klasse | Kl.1 = eindrähtig |
| Ader-Zahl | 5 |
| Außendurchmesser ca. | 12.0 mm |
| Mit Schutzleiter | ja |
| Gewicht | 240 kg/km |
| Kabelgewicht ca. kg/100 m | 24,00 |
| Ausführung | 5 x 2,5 |
Verkaufsdaten
| Mindestbestellmenge | 500 M |
| Bestellschritt | 500 M |
01413733
HAGER KH45A Hauptl.-Abzweig. 5pol.3xL 1xPE 1xN
01413733
KH45A
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 135 mm |
| Anschlussart | schrauben |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 1200 |
| Verpackungseinheit | 10 |
| Montageart | Schraube |
| eClass 11.0 - Klasse | 27400603 |
| UNSPSC 14.0801 - Klasse | 39121432 |
| Höhe | 38 mm |
| Tiefe | 53 mm |
| Berührungssicher | ja |
| Nennstrom | 100 A |
| Anzahl der Eingänge | 8 |
| Anzahl der Ausgänge | 10 |
| Geeignet für massive Leiter | ja |
| Geeignet für mehrdrähtige Leiter | ja |
| Leiterquerschnitt Zugang | 10 - 35 mm² |
| Leiterquerschnitt Abgang | 1.5 - 25 mm² |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
| 1.200 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 550 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 950 mm |
| Tiefe | 165 mm |
| Anzahl der Reihen | 10 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 24 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| RAL-Nummer | 9010 |
| Einbauhöhe | 950 mm |
| Einbautiefe | 161 mm |
| Einbaubreite | 550 mm |
| Art der Tür | einfach |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 550 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 800 mm |
| Tiefe | 165 mm |
| Anzahl der Reihen | 8 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 24 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| RAL-Nummer | 9010 |
| Einbauhöhe | 800 mm |
| Einbautiefe | 161 mm |
| Einbaubreite | 550 mm |
| Art der Tür | einfach |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
01422653
HAGER FWB72N Feldverteiler AP IP44 120PLE
01422653
FWB72N
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 550 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 1100 mm |
| Tiefe | 165 mm |
| Anzahl der Reihen | 12 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 24 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| RAL-Nummer | 9010 |
| Einbauhöhe | 1100 mm |
| Einbautiefe | 161 mm |
| Einbaubreite | 550 mm |
| Art der Tür | einfach |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
01422707
HAGER FWB73N Feldverteiler AP IP44 180PLE
01422707
FWB73N
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 800 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Einbauhöhe | 1100 mm |
| Einbaubreite | 800 mm |
| Art der Tür | einfach |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 1100 mm |
| Tiefe | 165 mm |
| Anzahl der Reihen | 17 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 36 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| RAL-Nummer | 9010 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
01422713
HAGER FWB74N Feldverteiler AP IP44 240PLE
01422713
FWB74N
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 1050 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 1100 mm |
| Tiefe | 165 mm |
| Anzahl der Reihen | 22 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 48 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| RAL-Nummer | 9010 |
| Einbauhöhe | 1100 mm |
| Einbaubreite | 1050 mm |
| Art der Tür | Doppel |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
01422577
HAGER FWB53N Feldverteiler m.Abdeckhaube oben
01422577
FWB53N
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 800 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 7 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 800 mm |
| Tiefe | 165 mm |
| Anzahl der Reihen | 11 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 36 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| RAL-Nummer | 9010 |
| Einbauhöhe | 800 mm |
| Einbautiefe | 161 mm |
| Einbaubreite | 800 mm |
| Art der Tür | einfach |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 7 ST | Menge übernehmen |
01422646
HAGER FWB64N Feldverteiler m.Abdeckhaube oben
01422646
FWB64N
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 1050 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | weiß |
| Höhe | 950 mm |
| Tiefe | 165 mm |
| Anzahl der Reihen | 18 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 156 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 48 |
| Art der Schließung | sonstige |
| Ausführung Deckel | mit Ausschnitt |
| RAL-Nummer | 9010 |
| Einbauhöhe | 950 mm |
| Einbautiefe | 161 mm |
| Einbaubreite | 1050 mm |
| Art der Tür | einfach |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Angaben zur Marke
HAGER
Hersteller
Hager Vertriebsgesellschaft mbH & Co. KG Zum Gunterstal DE 66440 Blieskastel info@hager.de
