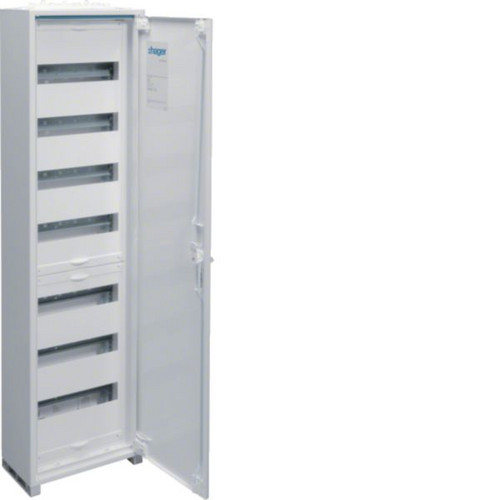

Artikelbild
Abbildung ähnlich
HAGER

01422651
HAGER FWB71S Feldverteiler AP IP44 84PLE

FWB71S 3250612736898 FWB71S
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Schutzklasse II schutzisoliert, Schutzart IP 44, für AP-, UP- und teilversenkte Montage, Gehäuse aus 1 mm Stahlblech, RAL 9010
Leitungseinführungen oben und unten, Innenausbau bestehend aus Traggerüst mit Hutschienen und Abdeckungen, je Feld sind PE/N- Schnellsteckklemmen eingebaut Feldverteiler Aufputz, univers, IP Standard 44, Schutzklasse II, 84 Platzeinheiten, Maße: H:1100xB:300xT:161mm. Geeignet für Geräte bis 125 Ampere. Gehäuse aus pulverbeschichtetem Stahl mit QuickConnect-System und PE/N-QuickConnect-Klemmen. Ausgestattet mit profilierten Tragschienen und Berührungsschutzabdeckungen. Leitungseinführungen durch flexible Kunststoffflanschplatten. Tür mit Dreipunkt-Stangenverschluss und 110° Öffnungswinkel, wechselbarer Anschlag.

Merkmale

Schutzart (IP) IP44
Breite 300 mm
Werkstoff des Gehäuses Stahl
Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 12,6
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85381000
Montageart Aufputz
Farbe weiß
Höhe 1100 mm
Tiefe 165 mm
RAL-Nummer 9010
Anzahl der Reihen 7
Art der Abdeckung Tür
Anbaumöglichkeit ja
Innentiefe 156 mm
DIN-Schiene ja
Breite in Teilungseinheiten 12
Art der Schließung sonstige
Ausführung Deckel mit Ausschnitt
Erdungsklemmenblock ja
Neutralleiterklemmenblock ja
Einbauhöhe 1100 mm
Einbautiefe 161 mm
Kurzbeschreibung Feldverteiler AP, univers, IP44, SKII, 84PLE, 1100x300x161 mm, QuickConnect
Einbaubreite 300 mm
Art der Tür einfach
eClass 11.0 - Klasse 27142409
UNSPSC 14.0801 - Klasse 39121332
