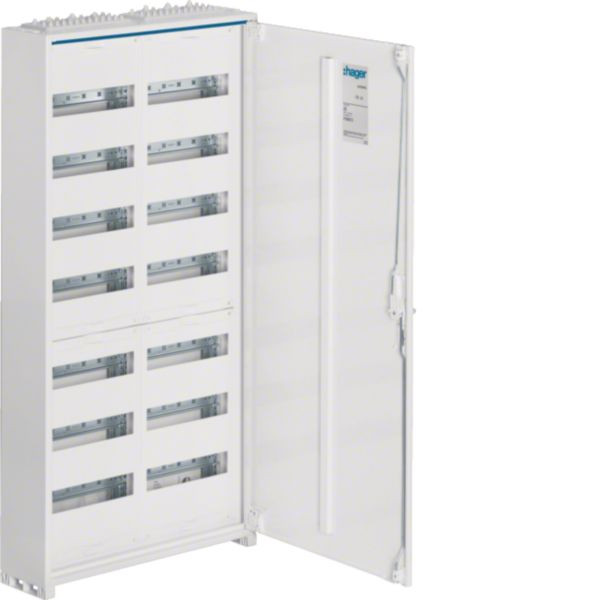

Artikelbild
Abbildung ähnlich
HAGER

01422655
HAGER FWB72S Feldverteiler universN IP44

FWB72S 3250612736904 FWB72S
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Schutzklasse II schutzisoliert, Schutzart IP 44, für AP-, UP- und teilversenkte Montage, Gehäuse aus 1 mm Stahlblech, RAL 9010
Leitungseinführungen oben und unten, Innenausbau bestehend aus Traggerüst mit Hutschienen und Abdeckungen, je Feld sind PE/N- Schnellsteckklemmen eingebaut Feldverteiler Aufputz, univers, IP Standard 44, Schutzklasse II, 168 Platzeinheiten, Maße: 1100x550x161 mm. Geeignet für Geräte bis 125 Ampere. Ausstattung: pulverbeschichtetes Stahlblech, QuickConnect-Klemmen, Tragschienen und Berührungsschutzabdeckungen. Tür mit Dreipunkt-Stangenverschluss, beidseitig anschlagbar.

Merkmale

Schutzart (IP) IP44
Breite 550 mm
Werkstoff des Gehäuses Stahl
Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 20,79
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85381000
Montageart Aufputz
Farbe weiß
Höhe 1100 mm
Tiefe 165 mm
RAL-Nummer 9010
Anzahl der Reihen 7
Art der Abdeckung Tür
Anbaumöglichkeit ja
Innentiefe 156 mm
DIN-Schiene ja
Breite in Teilungseinheiten 24
Art der Schließung sonstige
Ausführung Deckel mit Ausschnitt
Erdungsklemmenblock ja
Neutralleiterklemmenblock ja
Einbauhöhe 1100 mm
Einbautiefe 161 mm
Kurzbeschreibung Feldverteiler Aufputz, univers, IP44, SKII, 168PLE, 1100x550x161mm, QuickConnect
Einbaubreite 550 mm
Art der Tür einfach
eClass 11.0 - Klasse 27142409
UNSPSC 14.0801 - Klasse 39121332
