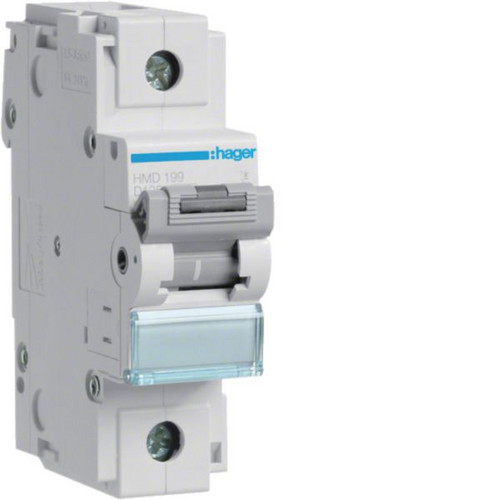

Artikelbild
Abbildung ähnlich
HAGER

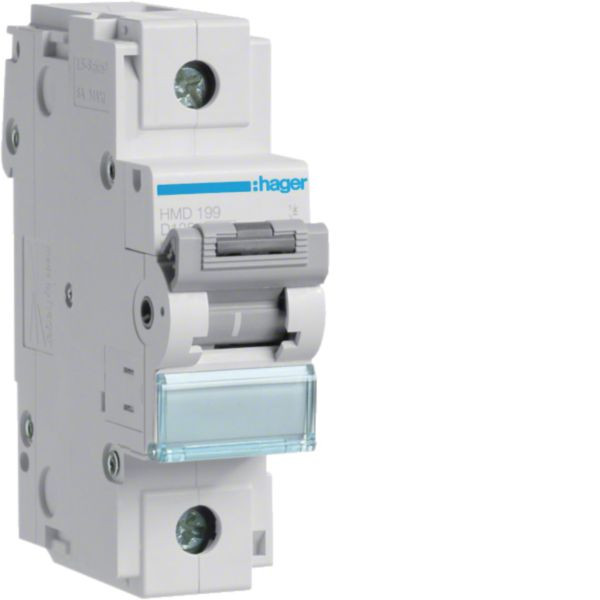

01002920 HAGER HMD199 LS-Schalter 1P 15kA D-125A 1 5M

HMD199 3250613230272 HMD199
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
36 ST Menge übernehmen
864 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Leitungsschutzschalter 1 polig 15kA D-Charakteristik 125A 1.5 Module.Leitungsschutzschalter nach IEC 60898-1, DIN EN 60898-1 (VDE 0641-11), IEC 60947-2, DIN EN 60947-2 (VDE 0660-101), mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Anschlussklemme mit Klemmkraftausgleich, Klemmkraftverstärkung und Klemmbacken. Abgangsseitiger Nebenanschluss für Flachstecker. Verriegelungs- und Plombiermöglichkeiten direkt am Knebel. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Merkmale

Spannungsart AC
Verpackungseinheit 1
Verpackungseinheit 864
Verpackungseinheit 36
Gewicht 256
Gewichtseinheit G
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Einbautiefe 70 mm
Bemessungsstrom 125 A
Bemessungsspannung 415 V
Frequenz 50 - 60 Hz
Auslösecharakteristik D
Überspannungskategorie 3
Verschmutzungsgrad 3
Breite in Teilungseinheiten 1.5
Polzahl (gesamt) 1
Bemessungsisolationsspannung Ui 500 V
Anzahl der abgesicherten Pole 1
Anschließbarer Leiterquerschnitt eindrähtig 1 - 70 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 50 mm²
Umgebungstemperatur während des Betriebs -25 - 70 °C
Zusatzeinrichtungen möglich ja
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 15 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 15 kA
Bemessungsstoßspannungsfestigkeit Uimp 6 kV
Unterputzmontage ja
Kurzbeschreibung LS-Schalter 1 polig 15kA D-125A 1.5M
Verlustleistung 9.93 W
