Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 22 ST | Menge übernehmen |
| 528 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

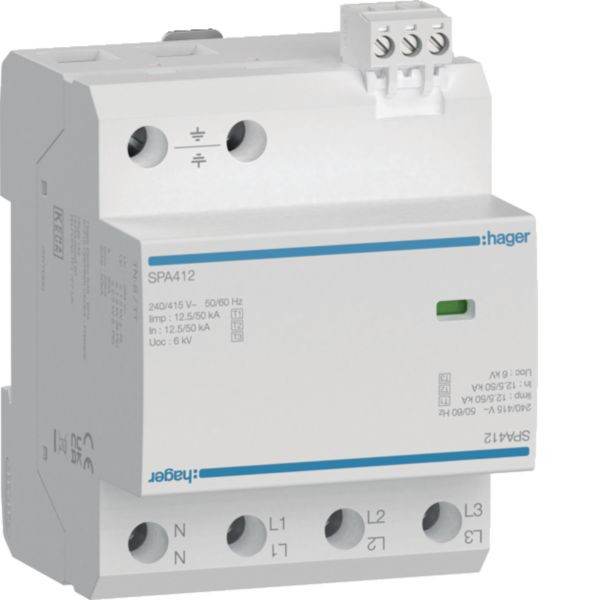

Überspannungsableiter T1+T2+T3 4P 12.5kA FM für TNS/TT-Systeme kombiniert Blitz- und Überspannungsschutz in einem Gerät. Konform mit DIN EN 61643-11 (VDE 0675-6-11), bietet er Schutz für Typ 1, 2 und 3. Ausgestattet mit Fernmeldekontakt zur Überwachung und Signalisierung über ein Sichtfenster. Installation als Reiheneinbaugerät gemäß DIN 43880. Ideal für umfassenden Schutz in der Energietechnik.
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 528 |
| Verpackungseinheit | 22 |
| Gewicht | 0,57 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Hutschiene TH35 |
| Blitzstoßstrom (10/350 µs) | 12.5 kA |
| Baugröße | 4 TE |
| Schutzpegel | 1.5 kV |
| Fernsignalisierung | ja |
| Folgestromlöschfähigkeit | 25 kA |
| Höchste Dauerspannung AC | 264 V |
| Nennspannung AC | 415 V |
| Prüfklasse | Typ 1 und 2 und 3 |
| Schutzpegel L-N | 1.5 kV |
| Signalisierung am Gerät | optisch |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 80 A |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Überstromgeschützter Spannungsabgriff | ja |
| Kurzbeschreibung | Kombiableiter Typ1+2+3 4P 12.5kA FM TNS/TT, Schutz Überspannung und Blitzstrom |
| Schutzpegel N-PE | 1.5 kV |
| Schutzpegel L-PE | 2.5 kV |
| Spezifische Energie (W/R) | 39 kJ/Ohm |
| eClass 11.0 - Klasse | 27130808 |
| UNSPSC 14.0801 - Klasse | 39121613 |
Weitere Empfehlungen für Sie:
01419468
HAGER KDN363F Phasenschiene 3P Gabel 10mm² 12M
01419468
KDN363F
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Länge | 210 mm |
| Polzahl | 3 |
| Verpackungseinheit | 4500 |
| Verpackungseinheit | 50 |
| Farbe | grau |
| Ausführung des elektrischen Anschlusses | Gabel |
| eClass 11.0 - Klasse | 27371306 |
| UNSPSC 14.0801 - Klasse | 39121117 |
| Isoliert | ja |
| Querschnitt | 10 mm² |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungsstoßspannung | 4.5 kV |
| Teilungsmaß | 17.8 mm |
| Anzahl der Phasen | 3 |
| Geeignet für Anzahl Geräte | 4 |
| Max. Bemessungsbetriebsspannung Ue | 400 V |
| Breite in Teilungseinheiten | 12 |
| Zuschneidbar | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 4.500 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP2X |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 60 |
| Verpackungseinheit | 1440 |
| eClass 11.0 - Klasse | 27142207 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 68 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 240 V |
| Auslösecharakteristik | B |
| Bemessungsfehlerstrom | 0.03 A |
| Fehlerstrom-Typ | A |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 2 |
| Frequenz | 50 Hz |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 2 |
| Stoßstromfestigkeit | 0.25 kA |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 kA |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | unverzögert |
| Verlustleistung | 5.20 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 60 ST | Menge übernehmen |
| 1.440 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Breite | 219 mm |
| Verpackungseinheit | 10 |
| Verpackungseinheit | 5400 |
| Verpackungseinheit | 200 |
| Farbe | weiß |
| Oberfläche | lackiert |
| Werkstoff | Kunststoff |
| eClass 11.0 - Klasse | 27142413 |
| UNSPSC 14.0801 - Klasse | 39121321 |
| Höhe | 54 mm |
| RAL-Nummer | 9010 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 10 ST | Menge übernehmen |
| 200 ST | Menge übernehmen |
| 5.400 ST | Menge übernehmen |
01419478
HAGER KZN023 Endkappe für Phasenschiene 2P+3P
01419478
KZN023
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 10 |
| Verpackungseinheit | 27360 |
| Verpackungseinheit | 1140 |
| Art des Zubehörs/Ersatzteils | Berührungsschutzabdeckung Endstück |
| Zubehör | ja |
| eClass 11.0 - Klasse | 27141192 |
| UNSPSC 14.0801 - Klasse | 39131702 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 10 ST | Menge übernehmen |
| 1.140 ST | Menge übernehmen |
| 27.360 ST | Menge übernehmen |
01429577
PHOENIX CONTACT 3213946 PTI 2,5-PE/L/NT Inst.-PE-Klemme
01429577
PTI 2,5-PE/L/NT
keine Verfügbarkeitsinformationen
auf Anfrage
je 100 ST
Merkmale
| Breite | 5.2 mm |
| Verpackungseinheit | 50 |
| eClass 11.0 - Klasse | 27141125 |
| UNSPSC 14.0801 - Klasse | 39121410 |
| Bemessungsspannung | 400 V |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Abschlussplatte erforderlich | ja |
| Grundfarbe | grau |
| Mit PE-Funktion | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.14 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.14 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.14 - 2.5 mm² |
| Montageart | sonstige |
| Ausführung elektrischer Anschluss 1 | sonstige |
| Ausführung elektrischer Anschluss 2 | sonstige |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.14 - 4 mm² |
| Werkstoff des Isolierkörpers | sonstige |
| Höhe | 101 mm |
| Tiefe | 48.6 mm |
| Bemessungsstrom In | 24 A |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 50 ST | Menge übernehmen |
02210202
HAGER SPA312 Überspannungsableiter 12.5kA TN-C
02210202
SPA312
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 726 |
| Verpackungseinheit | 22 |
| Montageart | Hutschiene TH35 |
| Spezifische Energie (W/R) | 39 kJ/Ohm |
| eClass 11.0 - Klasse | 27130808 |
| UNSPSC 14.0801 - Klasse | 39121613 |
| Blitzstoßstrom (10/350 µs) | 12.5 kA |
| Baugröße | 3 TE |
| Schutzpegel | 1.5 kV |
| Fernsignalisierung | ja |
| Folgestromlöschfähigkeit | 25 kA |
| Höchste Dauerspannung AC | 264 V |
| Nennspannung AC | 415 V |
| Prüfklasse | Typ 1 und 2 und 3 |
| Schutzpegel L-N | 1.5 kV |
| Signalisierung am Gerät | optisch |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN-C | ja |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 80 A |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Überstromgeschützter Spannungsabgriff | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 22 ST | Menge übernehmen |
| 726 ST | Menge übernehmen |
02210201
HAGER SPA212 Überspannungsableit 12.5kA TNS/TT
02210201
SPA212
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 2 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 42 |
| Verpackungseinheit | 1386 |
| Spezifische Energie (W/R) | 39 kJ/Ohm |
| eClass 11.0 - Klasse | 27130808 |
| UNSPSC 14.0801 - Klasse | 39121613 |
| Montageart | Hutschiene TH35 |
| Blitzstoßstrom (10/350 µs) | 12.5 kA |
| Baugröße | 2 TE |
| Schutzpegel | 1.5 kV |
| Fernsignalisierung | ja |
| Folgestromlöschfähigkeit | 25 kA |
| Höchste Dauerspannung AC | 264 V |
| Nennspannung AC | 415 V |
| Prüfklasse | Typ 1 und 2 und 3 |
| Schutzpegel L-N | 1.5 kV |
| Signalisierung am Gerät | optisch |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 80 A |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Überstromgeschützter Spannungsabgriff | ja |
| Schutzpegel N-PE | 1.5 kV |
| Schutzpegel L-PE | 2.5 kV |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 42 ST | Menge übernehmen |
| 1.386 ST | Menge übernehmen |
Angaben zur Marke
HAGER
Hersteller
Hager Vertriebsgesellschaft mbH & Co. KG Zum Gunterstal DE 66440 Blieskastel info@hager.de
