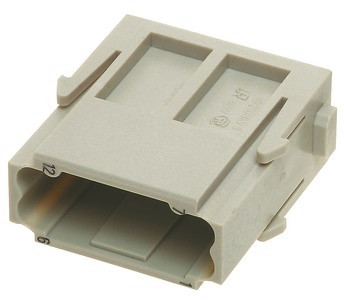

Artikelbild
Abbildung ähnlich
HARTING

02199195
HARTING 09140123001 Crimpanschl Stift 12p HAN DD

09 14 012 3001 09140123001
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Crimp
Beim Einsatz des Moduls wird ein Modulhalterahmen benötigt. Das passende Gehäuse (Größe 10A bei 1 Modul) wäre dafür vorgesehen.
Han DD Modul, Einzelmodul, Crimpanschluss, Stift, Kontakte: 12, Leiterquerschnitt: 0,14...2,5 mm², Bemessungsstrom: 10 A, Polycarbonat (PC), RAL 7032 (kieselgrau)

Merkmale

Polzahl 12
Verpackungseinheit 1
Statistische Warennummer 85369040
Bemessungsspannung 250 V
Kontaktausführung Stift
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 4 kV
Ausführung des elektrischen Anschlusses Crimpanschluss
Verschmutzungsgrad 3
Kontakteinsatz ohne Kontakte ja
Anschließbarer Leiterquerschnitt mehrdrähtig 0.14 - 2.5 mm²
Bemessungsstrom In 10 A
Werkstoff der Kontaktbeschichtung sonstige
Werkstoff des Kontaktes sonstige
Werkstoff des Steckverbindereinsatzes Thermoplast
Betriebstemperatur -40 - 125 °C
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 2.5 mm²
Werkstoff des Kontakteinsatzes Thermoplast
Min. Anzahl der Steckzyklen 500
Anzahl der Leistungskontakte 12
Ausführung Bemessungsstoßspannung kV: 4
Kurzbeschreibung Han DD Modul, Einzelmodul, Crimpanschluss, Stift, Kontakte: 12, Leiterquerschnitt: 0,14...2,5 mm², Bemessungsstrom: 10 A, Polycarbonat (PC)
eClass 11.0 - Klasse 27440205
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_PDF_DS_09140123001_DE.pdf (514.52 KB)
icon
Datei
pdb_PDF_DS_09140123001_EN.pdf (513.59 KB)
