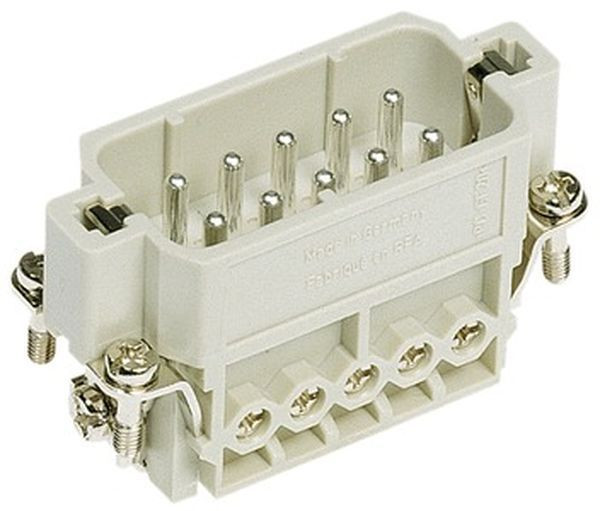

Artikelbild
Abbildung ähnlich
HARTING

02199405
HARTING 09200102612 Schraubanschl. Han 10A-STI-S

09 20 010 2612 09200102612
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Serie HAN A
Schraubanschluss, hellgrau, RAL 7032 Einsätze, Schraubanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 10 A, Kontakte: 10, Leiterquerschnitt: 0,75...2,5 mm², Kupferlegierung, versilbert

Merkmale

Breite 22.8 mm
Polzahl 10
Verpackungseinheit 1
Gewicht 0,02
Statistische Warennummer 73089059
Bemessungsspannung 250 V
Kontaktausführung Stift
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 4 kV
Ausführung des elektrischen Anschlusses Schraubanschluss
Werkstoff der Kontaktbeschichtung Silber
Verschmutzungsgrad 3
Anschließbarer Leiterquerschnitt mehrdrähtig 0.75 - 2.5 mm²
Mit Schutzleiter ja
Werkstoff des Kontaktes sonstige Kupferlegierungen
Werkstoff des Steckverbindereinsatzes Thermoplast
Bemessungsstrom In 16 A
Betriebstemperatur -40 - 125 °C
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.75 - 2.5 mm²
Werkstoff des Kontakteinsatzes Thermoplast
Anzahl der Leistungskontakte 10
Kurzbeschreibung Einsätze, Schraubanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 10 A, Kontakte: 10
Höhe 56.5 mm
Tiefe 32.9 mm
Min. Anzahl der Steckzyklen 500
eClass 11.0 - Klasse 27440205
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_PDF_DS_09200102612_DE.pdf (506.2 KB)
icon
Datei
pdb_PDF_DS_09200102612_EN.pdf (505.39 KB)
icon
Datei
pdb_PDF_PD_09200102612_EN.pdf (504.17 KB)
