02199850

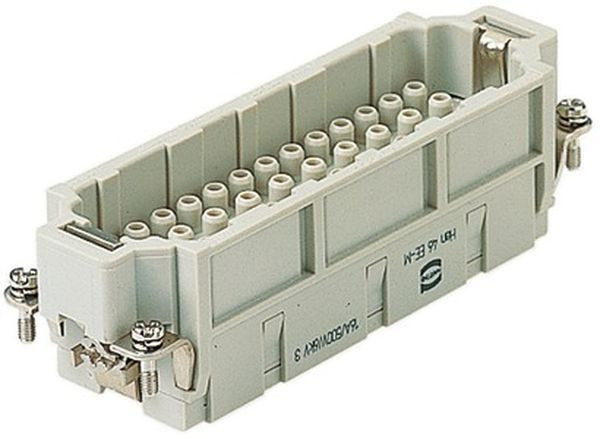

HARTING 09320463001 Stifteinsatz Han 46 EE-M-C

Lieferanten-Type: 09 32 046 3001 Lieferanten-Artikel-Nr.: 09320463001

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Einsätze, Crimpanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 24 B, Kontakte: 46, Leiterquerschnitt: 0,14...4 mm²

Merkmale

Polzahl	46
Verpackungseinheit	1
Gewicht	0,01
Statistische Warennummer	85369040
Bemessungsspannung	600 V
Kontaktausführung	Stift
Umgebungstemperatur	-40 - 125 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Bemessungsstoßspannung	6 kV
Ausführung des elektrischen Anschlusses	Crimpanschluss
Überspannungskategorie	III
Verschmutzungsgrad	3
Durchmesser des Steckkontaktes	2.5 mm
Kontakteinsatz ohne Kontakte	ja
Anschließbarer Leiterquerschnitt mehrdrähtig	0.14 - 4 mm²
Mit Schutzleiter	ja
Werkstoff des Steckverbindereinsatzes	Thermoplast
Bemessungsstrom In	16 A
Werkstoff der Kontaktbeschichtung	sonstige
Werkstoff des Kontaktes	sonstige
Betriebstemperatur	-40 - 125 °C
Anschließbarer Leiterquerschnitt eindrähtig	0.14 - 4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0.14 - 4 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0.14 - 4 mm²
Werkstoff des Kontakteinsatzes	Thermoplast
Anzahl der Leistungskontakte	46
Kurzbeschreibung	Einsätze, Crimpanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 24 B, Kontakte: 46
Min. Anzahl der Steckzyklen	500
eClass 11.0 - Klasse	27440205
UNSPSC 14.0801 - Klasse	39121400

Anhänge

Datei

pdb_PDF_DS_09320463001_DE.pdf (522.53 KB)

Datei

pdb_PDF_DS_09320463001_EN.pdf (521.83 KB)

Datei

pdb_PDF_PD_09320463001_EN.pdf (525.98 KB)

Datei

pdb_09320463001_100215945DRW010F.pdf (509.17 KB)
