Artikelbild
Abbildung ähnlich
HARTING

02190409

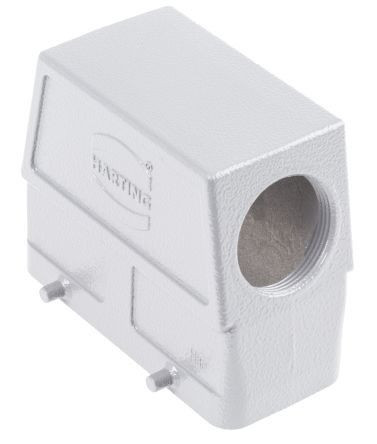

HARTING 19300160527 Tüllengehäuse Han 16B-gs-M32

19 30 016 0527 19300160527
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Typ: 19 30 016 1421 hat eine niedrige Bauform
Typ: 19 30 016 0527 hat eine hohe Bauform
Typ: 19 30 016 1521 hat eine niedrige Bauform
Typ: 19 30 016 0427 hat eine hohe Bauform Tüllengehäuse, Baugröße: 16 B, hohe Bauform, Querbügel, seitlicher Kabeleingang, 1x M32, Werkstoff Gehäuse: Aluminium-Druckguss, pulverbeschichtet, RAL 7037 (staubgrau)

Merkmale

Breite 43 mm
Gehäusefarbe grau
Werkstoff des Gehäuses Aluminium
Verpackungseinheit 1
Gewicht 0,18
Gewichtbezugsmenge 1
Statistische Warennummer 85389099
Art der Verriegelung Querbügel
Betriebstemperatur -40 - 125 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 sonstige
Ausführung des Gehäuses Steckergehäuse
Schutzart (IP), montiert IP65
Anordnung der Kabelzuführung seitlich
Anzahl der Leitungseinführungen 1
Beschichtung Gehäuse pulverbeschichtet
Bügellage Unterteil
Befestigungsart der Kabelverschraubung metrisch
Ausführung Baugröße 16B
Kurzbeschreibung Tüllengehäuse, Baugröße: 16 B, hohe Bauform, Querbügel, seitlicher Kabeleingang, 1x M32, Werkstoff Gehäuse: Aluminium-Druckguss, pulverbeschichtet
Tiefe 76 mm
eClass 11.0 - Klasse 27440202
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_PDF_DS_19300160527_DE.pdf (507.93 KB)
icon
Datei
pdb_PDF_DS_19300160527_EN.pdf (507.09 KB)
icon
Datei
pdb_PDF_PD_19300160527_EN.pdf (506.34 KB)
icon
Datei
pdb_19300160527_100222547DRW002F.pdf (139.3 KB)
