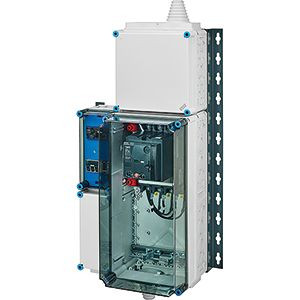

01408770 HENSEL Mi AE 5253 PV-Freischaltstelle, 220 kVA
MI AE 5253
4012591133735
20001474
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Freischaltstelle für den Anschluss von Erzeugungsanlagen an das Niederspannungsnetz sind anschlussfertige Verteilungen bis 315 kW/350 kVA entsprechend VDE-AR-N 4110 mit Kuppelschalter und NA-Schutz. Die Gehäuse aus hochwertigem Thermoplast sind schutzisoliert. Schutzart IP 54. Sie sind für die geschützte Installation im Freien geeignet und UV-beständig. Freischaltstelle für Erzeugungsanlagen für BHKW, Photovoltaik- und Windkraftanlagen. Bemessungsleistung 200 kW/220 kVA, für 4/5-Leiter-TN-Netz. Kuppelschalter mit 1 Leistungsschalter mit Motorantrieb, 3-polig. Deckelverschlüsse für Werkzeugbetätigung, plombierbar. Wandbefestigung mit Montageschienen.
Merkmale
Breite | 536 mm |
Polzahl | 3 |
Verpackungseinheit | 1 |
Gewicht | 26 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Nennstrom | 320 A |
Höhe | 1100 mm |
Tiefe | 361 mm |
Überlastauslöser | 160 - 400 A |
Abschaltleistung nach IEC 947, lcu, 400 V | 36 kA |
Nennspannung AC 50 Hz | 400 V |
Kurzbeschreibung | PV-Freischaltstelle, 220 kVA, 3-polig mit Leistungsschalter und NA-Schutz |
