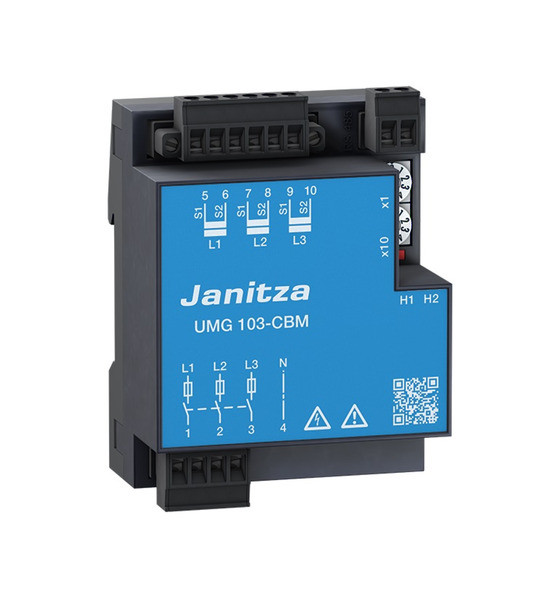

Artikelbild
Abbildung ähnlich
JANITZA

02434866
JANITZA 5228001 UMG 103-CBM Messgerät für die Hu

5228001 4251861100194 5228001
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Universalmessgerät UMG 103-CBMmit Uhr, Batterie und Messdatenspeicher (4MB)Geräteabmessung in mm (LxBxH): 46 x 71,5 x 98 Versorgungsspannung: 115V ... 277V / 1,5VAInstallationskategorie: 300V CAT IIIMessung in TN- und TT-NetzenMessung von Oberschwingungen bis zu 40. 4 Spannungsmesseingänge Messkategorie: 300V CAT III Messung in Dreiphasen-4-Leitersystemen bis 277V Messung in Dreiphasen-3-Leitersystemen bis 480V3 Strommesseingänge für Stromwandler Messkategorie: 300V CAT II Nennstrom 5A / 1A (einstellbar) Messbereich: 0,005 ... 6 ArmsDatenspeicher: 4MB FlashSchnittstellen: RS485 (Modbus RTU / Slave)Zubehör (inklusiv):33.03.345 Installationsanleitung inkl. Sicherheitshinweise und 'Software-GridVis' Schnelleinstieg 52.00.008 RS485-Abschlusswiderstand 120 OhmGridVis Basic download: www.janitza.de/gridvis-download.html

Merkmale

Breite 71.5 mm
Verpackungseinheit 1
Gewicht 0,2
Gewichtseinheit KG
Gewichtbezugsmenge 1
Messwertspeicher ja
Oberwellenmessung ja
Leistungsfaktor ja
Scheinleistung ja
Phasenwinkel (cos phi) ja
Montageart DIN-Schiene
Ausführung Messwandler
Höhe 98 mm
Tiefe 46 mm
Display ohne
Maximalstrom (Imax) 6 A
Unterstützt Protokoll für MODBUS ja
Schutzart (IP), frontseitig IP20
Amperemeter ja
Blindleistungsmesser ja
Frequenzmesser ja
Voltmeter ja
Wirkleistungsmessgerät ja
Mit Kommunikationsschnittstelle RS-485 ja
Anzahl der Spannungsmesseingänge 3
Anzahl der Strommesseingänge 3
Kurzbeschreibung Kompakter Energieanalysator bis für die Hutschiene CBM
eClass 11.0 - Klasse 27200307
UNSPSC 14.0801 - Klasse 41113682
