Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

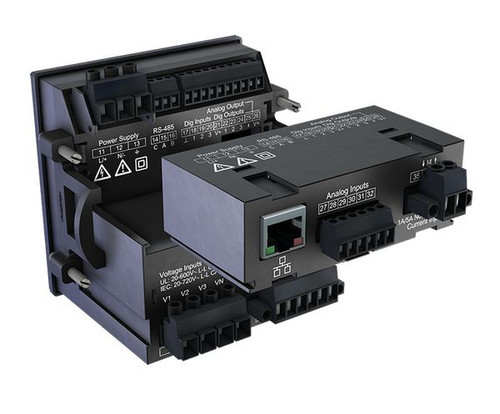

Steckbares Erweiterungsmodul für das UMG 96-PA,mit Ethernet, 2 * RCM- + 1 * N-Messung1 Strommesseingang:4ter Stromwandlereingang für Neutralleiter-MessungNennstrom: 1 / 5 AÜberspannungskategorie: 300V CAT IIAbtastfrequenz: 8,33 kHz2 Differenzstromeingänge:2x Analogeingänge für Differenz- und PE-Strom MessungNennstrom: 30 mArmsPeripherie:1x Temperatureingang1x Ethernet RJ45 mit Modbus/TCPGeschwindigkeit: 10/100 MbitSchutzart: Rückseite IP 20Schutzklasse: II (schutzisoliert)Verwendung mit UMG 96-PA ( 52.32.001, 52.32.002, 52.32.003, 52.32.004 )Verwendung mit UMG 96-PQ-L ( 5236001, 5236002 )Zubehör (inklusiv):33.03.374 Installationsanleitung inkl. Sicherheitshinweise und „Software-GridVis" SchnelleinstiegProgrammiersoftware „ GridVis Basic” download: www.janitza.de/gridvis-download.html
Merkmale
| Breite | 90.7 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,08 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Oberwellenmessung | ja |
| Montageart | Einbau |
| Ausführung | Messwandler |
| Höhe | 30.8 mm |
| Tiefe | 75.7 mm |
| Display | ohne |
| Anzahl der analogen Eingänge | 3 |
| Spannungsart der Versorgungsspannung | AC/DC |
| Unterstützt Protokoll für MODBUS | ja |
| Schutzart (IP), frontseitig | IP40 |
| Anzahl der Ethernet-Anschlüsse | 1 |
| Anzahl der Strommesseingänge | 1 |
| Kurzbeschreibung | Aufsteckmodul Differenzstrommessung undEthernet |
| eClass 11.0 - Klasse | 27200307 |
| UNSPSC 14.0801 - Klasse | 41113682 |
