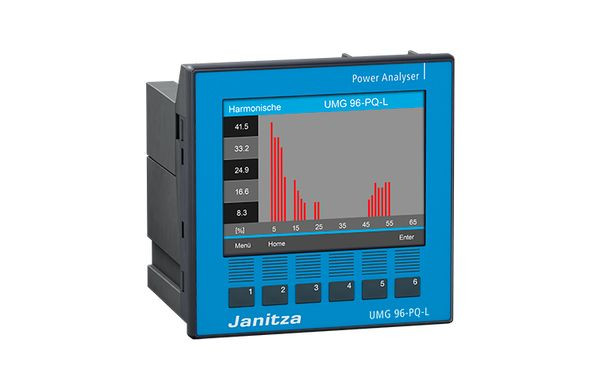

Abbildung ähnlich
02442301 JANITZA 5236001 UMG 96-PQ-L, 90-277V
5236001
4251861102570
5236001
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Energiemessgerät UMG 96-PQ-L mit Uhr, Batterie und Messdatenspeicher (64MB)Fronttafeleinbaugerät, 96 x 96 x 86 mm (BxHxT) Versorgungsspannung:90 V - 277 V (50/60) Hz oder 90 V - 250 V DCInstallationskategorie: 300 V CAT III Messung in TN- und TT-NetzenMessung von Oberschwingungen bis zur 65.Wirkarbeit Klasse 0,2S3 Spannungsmesseingänge:Messkategorie: 600 V CAT III Messung in 3-Phasen 4-Leitersystemen bis 417 V/720 V (+-10%) nach IEC Messung in 1-Phasen 2-Leitersystemen bis 480 V (+-10%)3 Strommesseingänge:Messkategorie: 300V CAT II Nennstrom 5A / 1A einstellbar Strommessbereich: 5 mA... 6 AAuflösung: 0,1mAPeripherie:je 3x Digitale Eingänge und Ausgänge1x Analog Ausgang 1x RS485 (Modbus RTU)Zubehör (inklusiv):33.03.389 Installationsanleitung inkl. Sicherheitshinweise und „Software-GridVis" Schnelleinstieg52.22.251 Befestigungssatz 52.00.008 RS485-Abschlusswiderstand 120 OhmProgrammiersoftware „ GridVis Essentials” download: www.janitza.de/gridvis-download.html
Merkmale
| Breite | 96 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,25 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Messwertspeicher | ja |
| Oberwellenmessung | ja |
| Leistungsfaktor | ja |
| Scheinleistung | ja |
| Phasenwinkel (cos phi) | ja |
| Montageart | Frontmontage |
| Ausführung | Messwandler |
| Höhe | 96 mm |
| Tiefe | 87.2 mm |
| Display | graphisch |
| Maximalstrom (Imax) | 6 A |
| Anzahl der digitalen Eingänge | 3 |
| Anzahl der digitalen Ausgänge | 3 |
| Anzahl der analogen Ausgänge | 1 |
| Spannungsart der Versorgungsspannung | AC/DC |
| Unterstützt Protokoll für MODBUS | ja |
| Schutzart (IP), frontseitig | IP40 |
| Amperemeter | ja |
| Blindleistungsmesser | ja |
| Frequenzmesser | ja |
| Voltmeter | ja |
| Wirkleistungsmessgerät | ja |
| Mit Kommunikationsschnittstelle RS-485 | ja |
| Versorgungsspannung bei AC 50 Hz | 277 - 90 V |
| Versorgungsspannung bei DC | 250 - 90 V |
| Anzahl der Spannungsmesseingänge | 3 |
| Anzahl der Strommesseingänge | 3 |
| Kurzbeschreibung | Modular erweiterbarer Spannungsqualitätsanalysator |
Anhänge
Datei
(pdb_UMG96PQL_deutsch.pdf, 2.59 MB)
