02454970 JANITZA 5236006 UMG 96-PQ-L-LP Energiemessgerät
5236006
4251861102655
5236006
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

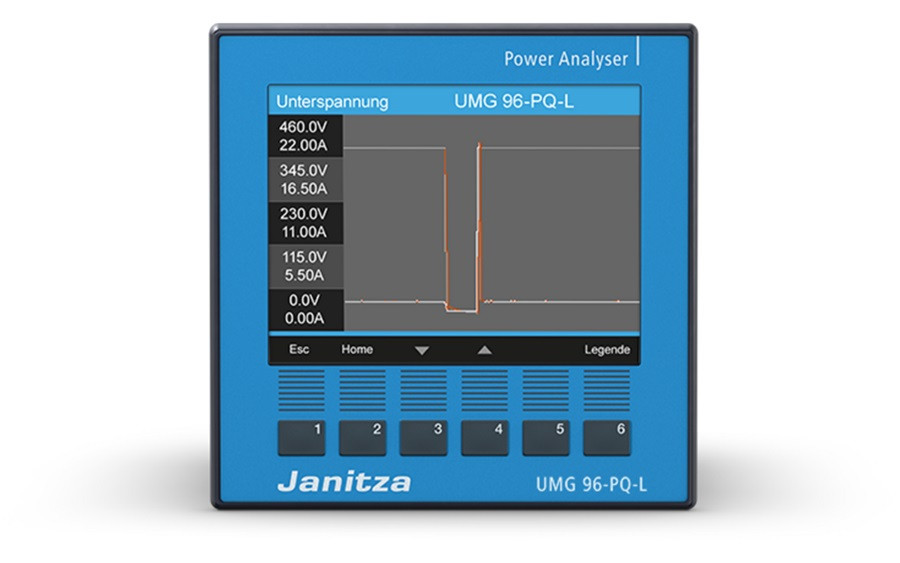

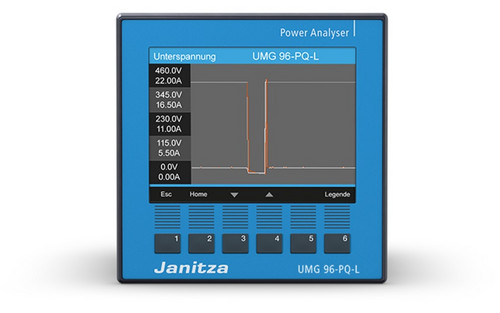

Energiemessgerät UMG 96-PQ-L-LP
mit Uhr, Batterie und Messdatenspeicher (64MB)
Fronttafeleinbaugerät, 96 x 96 x 86 mm (BxHxT)
Versorgungsspannung:90 V - 277 V (50/60) Hz oder 90 V - 250 V DC
Installationskategorie: 300 V CAT III
Messung in TN- und TT-Netzen
Messung von Oberschwingungen bis zur 65.
Vollwellen- Ereignisse
Wirkarbeit Klasse 0,5S
3 Spannungsmesseingänge:
Messkategorie: 600 V CAT III/300 V CAT IV
Messung in 3-Phasen 4-Leitersystemen bis 417 V/720 V (+-10%) nach IEC
Messung in 1-Phasen 2-Leitersystemen bis 480 V (+-10%)
4 Low-Power Strommesskanäle
Eingangssignal Low-Power Schaltung: max. 400 mV
Eingangssignal Integrator-Schaltung: max. 800mV
Crestfaktor: 2
Überlast für 1 Sekunde: 3 V
Auflösung: 0,0001 V
Peripherie:
je 3x Digitale Eingänge und Ausgänge
1x Analog Ausgang
1x RS485 (Modbus RTU)
Zubehör (inklusiv):
33.03.890 Installationsanleitung inkl. Sicherheitshinweise und „Software-GridVis" Schnelleinstieg
52.22.251 Befestigungssatz
52.00.008 RS485-Abschlusswiderstand 120 Ohm
Programmiersoftware „ GridVis Essentials” Download:
www.janitza.de/gridvis-download.html
Merkmale
Breite | 96 mm |
Verpackungseinheit | 1 |
Gewicht | 0,25 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Montageart | Frontmontage |
Ausführung | Messwandler |
Höhe | 96 mm |
Tiefe | 87.2 mm |
Messwertspeicher | ja |
Display | graphisch |
Oberwellenmessung | ja |
Leistungsfaktor | ja |
Scheinleistung | ja |
Phasenwinkel (cos phi) | ja |
Anzahl der digitalen Eingänge | 3 |
Anzahl der digitalen Ausgänge | 3 |
Anzahl der analogen Ausgänge | 1 |
Spannungsart der Versorgungsspannung | AC/DC |
Unterstützt Protokoll für MODBUS | ja |
Schutzart (IP), frontseitig | IP40 |
Amperemeter | ja |
Blindleistungsmesser | ja |
Frequenzmesser | ja |
Voltmeter | ja |
Wirkleistungsmessgerät | ja |
Mit Kommunikationsschnittstelle RS-485 | ja |
Versorgungsspannung bei AC 50 Hz | 277 - 90 V |
Versorgungsspannung bei DC | 250 - 90 V |
Anzahl der Spannungsmesseingänge | 3 |
Anzahl der Strommesseingänge | 4 |
Kurzbeschreibung | Modular erweiterbarer Spannungsqualitätsanalysator |
Anhänge
Datei
(pdb_20611160bdbumg96pqllpde.pdf, 813.41 KB)
