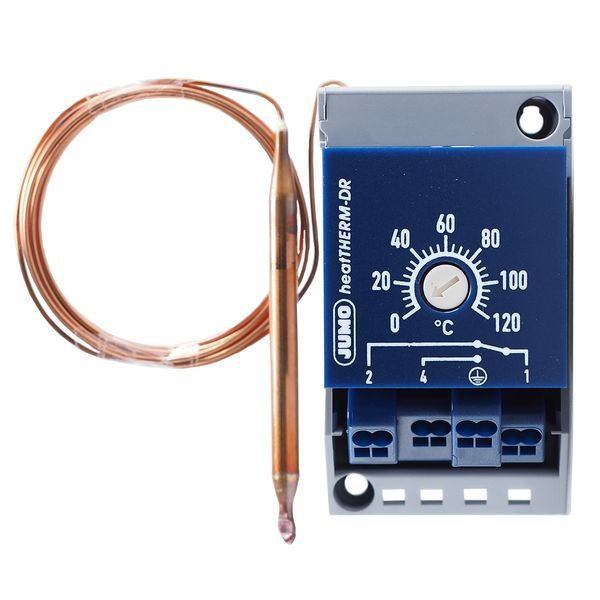

04563929 JUMO 60003283 Temperaturwächter, 0 bis 120 °C

Das Thermostatgehäuse ist für alle gebräuchlichen Montagearten wie Wand-, Tauchhülsen- und Anlege-Befestigung geeignet. Es ist universell einsetzbar und reduziert die Variantenvielfalt, da nicht mehr zwischen unterschiedlichen Montagearten unterschieden werden muss.
Bei diesen weltweit ersten Aufbauthermostaten mit „Push-In®“-Klemmtechnik werden die Anschlussdrähte einfach bis zum Anschlag in die Klemmstelle gesteckt - fertig! Ein Werkzeug zum Anschließen von Draht oder Litze mit Aderendhülse ist nicht erforderlich und die Verdrahtung wird sicherer.
Die „Push-In®“-Klemmtechnik ermöglicht ein direktes Schalten von Lasten bis 16A bei 230V AC. Die Installationskosten können sich so durch den Wegfall eines Lastschützes weiter reduzieren.
Lieferbar sind Temperaturregler (TR), Temperaturwächter (TW), Sicherheitstemperaturwächter (STW), Sicherheitstemperaturbegrenzer (STB) als Einfach- oder Doppelthermostat sowie Abgastemperaturwächter (ATW).
Zulassung nach DIN EN 14 597, DGRL und UL
ohne Schutzhülse, Fühlerdurchmesser 6 mm Durch sein innovatives Gehäuse aus hochwertigem Kunststoff ist der 1-polige mechanische Aufbaubauthermostat sowohl zur Montage auf einer Hutschiene TH35 nach DIN EN 60715 oder direkt zur Wandmontage geeignet. Das verwendete Messsystem arbeitet nach dem Flüssigkeitsausdehnungsprinzip und kann bis zu einer maximal zulässigen Fühlertemperatur von 135 °C problemlos eingesetzt werden. Der glatte Rundfühler aus Kupfer hat einen Durchmesser von 6 mm bei einer Fühlerlänge von ca. 87 mm. Die Fernleitung des Thermostaten ist ebenfalls aus Kupfer. Unter Beachtung eines Biegeradius von 5 mm kann die Fernleitung flexibel verlegt werden. Die maximal zulässige Umgebungstemperatur am Gehäuse (Schutzart IP20) beträgt 55 °C. Mit Hilfe eines Schraubendrehers kann die gewünschte Abschalttemperatur auf einer Skala einfach eingestellt werden. Die eingestellte Abschalttemperatur kann jederzeit abgelesen werden. Der Temperaturwächter mit Umschaltkontakt zeichnet sich durch eine hohe Schaltpunktgenauigkeit von +/-3 % im oberen Skalendrittel aus. Die verbaute Temperaturkompensation reduziert Umgebungstemperatureinflüsse am Schaltkopf auf ein Minimum. Ein entscheidender Vorteil ist es, dass zur Temperaturmessung keine zusätzliche Hilfsenergie benötigt wird. Der elektrische Anschluss erfolgt durch PushIn©-Klemmen, wodurch die Installationszeit gegenüber konventionellen Schraubanschlüssen deutlich reduziert wird. Die maximal zulässige Schaltleistung beträgt AC 230 Volt / 16 A. Der Thermostat hat eine Schaltdifferenz (Hysterese) von ca. 3 K und schaltet nach Unterschreiten der Abschalttemperatur um diesen Wert automatisch wieder zurück in den Ursprungszustand. Der Temperaturwächter ist sehr flexibel einsetzbar und findet Anwendung sowohl bei der Temperaturüberwachung in Labor- und Klimaschränken als auch in der Heizungs-, Klima-, und Lüftungstechnik. Weitere Anwendungsbereiche sind die Kunststoffindustrie, der Apparate- und Maschinenbau sowie der Ofenbau und die Gebäudeautomation. Das Gerät ist zugelassen gemäß DIN EN 14597 und hat eine EAC Zulassung.
