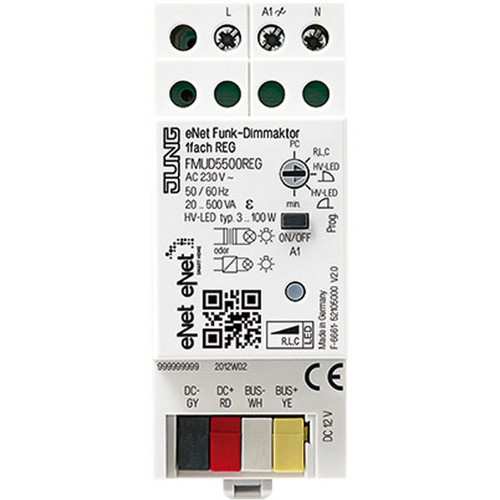

01917996 JUNG FMUD5500REG Funk-Universal-Dimmer 1K
FMUD5500REG
4011377087538
FMUD5500REG
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
REG-Gehäuse 2 TE
Bestimmungsgemäßer Gebrauch
Schalten und Dimmen von Glühlampen, HV-Halogenlampen, elektronischen Trafos für Halogen- oder LED-Lampen, dimmbaren induktiven Trafos für Halogen- oder LED-Lampen, HV-LED- oder Kompaktleuchtstofflampen
Betrieb mit Netzteil 12 V REG (Art.-Nr. NT 1220 REG VDC) und eNet Funk-Empfangsmodul REG (Art.-Nr. FM FK 32 REG) oder eNet-Server
Bedienung mit geeigneten eNet-Funksendern
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
Einschalten durch lampenschonenden Softstart
Einschalthelligkeit dauerhaft speicherbar
Minimalhelligkeit dauerhaft speicherbar
Szenenbetrieb möglich
Statusanzeige mit LED
Statusrückmeldung an Funksender
Mit Taste Prog schaltbar
Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
Elektronischer Übertemperaturschutz
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
Mit eNet-Server einstellbar:
Maximalhelligkeit
Dimmgeschwindigkeit
Ein-/ Ausschaltverzögerung
Auf-/ Abdimmrampe
Abschaltwarnung
Bediensperren
Dauer-Ein, Dauer-Aus
Hotelfunktion
Nachlaufzeit
Zusatzfunktionen mit eNet-Server:
Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0
Update der Gerätesoftware
Fehlerspeicher auslesen
Nennspannung: AC 230 V ~, 50/60 Hz
Verlustleistung: max. 4 W
Standby-Leistung: max. 0,3 W
Umgebungstemperatur: -5 ... +45 °C
Anschlussleistung bei 35 °C
Leistungsangaben einschließlich Trafoverlustleistung.
Induktive Trafos mit mindestens 85 % Nennlast betreiben.
Bei ohmsch-induktiver Mischlast max. 50 % Anteil ohmsche Last. Andernfalls kann es zu falschem Einmessen des Dimmers kommen.
Glühlampen: 20 ... 500 W
HV-Halogenlampen: 20 ... 500 W
Elektronische Trafos: 20 ... 500 W
Elektronische Trafos mit NV-LED: typ. 20 ... 100 W
Induktive Trafos: 20 ... 500 VA
Induktive Trafos mit NV-LED: typ. 20 ... 100 VA
HV-LED-Lampen dimmbar: typ. 3 ... 100 W
Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100 W
Bei Einstellung "LED-Phasenabschnitt" verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED.
Ohmsch-induktiv: 20 ... 500 VA
Ohmsch-kapazitiv: 20 ... 500 VA
Kapazitiv-induktiv: nicht zulässig
Ohmsch und HV-LED: typ. 3 ... 100 W
Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 W
Leistungsreduzierung pro 5 °C Überschreitung von 35 °C: -5 %
Leistungszusätze: siehe Anleitung Leistungszusatz
Anschluss Ausgänge
Anschlussart: Schraubklemmen
eindrähtig: 1 x 1,5 ... 4 mm2
feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2
Kontaktart: e
Länge Lastleitung pro Kanal: max. 100 m
Einbaubreite: 36 mm (2 TE)
Busleitung
Nennspannung: DC 12 V SELV
Stromaufnahme: 10 mA
Anschluss Bus: Anschlussklemme
Leitungslänge: max. 3 m
Merkmale
Nennspannung | 230 V |
Anschlussart | Schraubklemme |
Verpackungseinheit | 1 |
Gewicht | 0,11 |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85269200 |
Montageart | REG |
Zusammenstellung | Basiselement mit Komplettgehäuse |
Bedienungsart | Funk |
Halogenfrei | ja |
Frequenz | 50.0 - 60.0 Hz |
Lastart | universal |
Werkstoff | Kunststoff |
Befestigungsart | sonstige |
Lichtwertspeicher | ja |
Gerätebreite | 36 mm |
Aderquerschnitt | 0.5 - 4.0 mm² |
Dimmung Phasenabschnitt | ja |
Dimmung Phasenanschnitt | ja |
Kurzbeschreibung | eNet Funk-Dimmaktor 1fach REG |
