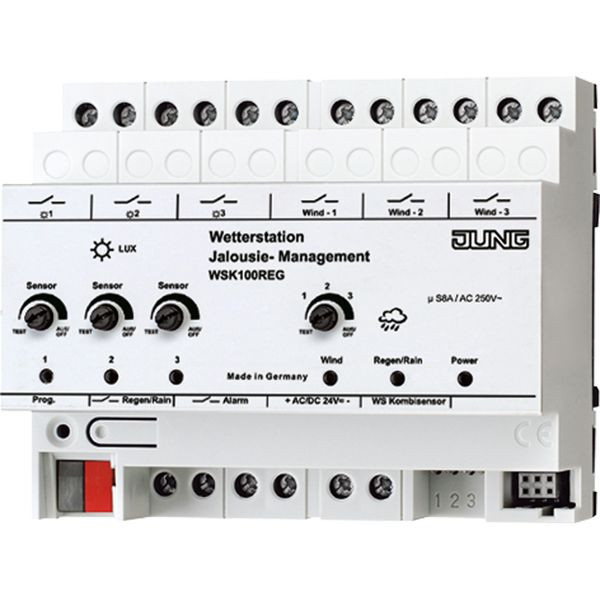

JUNG WSK100REG Wetterstation Jalousie-Managem

REG-Gehäuse 6 TE Die Wetterstation "Konventionell" WSK 100 REG wertet in Verbindung mit dem digitalen Kombisensor WS 10 KS und der Spannungsversorgung WSSV 10 Helligkeit, Windstärke und Niederschlag aus. Sie steuert unter Berücksichtigung der Helligkeit und der Windstärke ein angeschlossenes Jalousiesteuerungssystem, getrennt nach Ost-, Süd- und Westfassade. Produkteigenschaften Getrennte Ausgänge für die Jalousien der Ost-, Süd- und Westfassade Getrennt einstellbare Beschattungsfunktion für die Ost-, Süd- und Westfassade Einstellbarer gemeinsamer Grenzwert für den Windalarm für die drei Fassadenseiten Schaltausgang bei Niederschlagserkennung zur Ansteuerung von z.B. Dachfenstern Standardlaufzeit der Jalousien bei Sonnenschutz 2,5 Minuten, für jede Fassadenseite getrennt verkürzbar Verbindungsüberwachung zum Kombisensor mit Alarmfunktion und Meldungsauswertung Betrieb mit zusätzlicher Spannungsversorgung (Art.-Nr.: WSSV 10) Versorgung Versorgungsspannung: AC 24 V ~ ± 15 % Stromaufnahme: max. 300 mA Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C Feuchte Umgebung/Lager/Transport: max. 93 % r. F., keine Betauung Einbaubreite: 108 mm (6 TE) Anschlüsse Eingänge, Versorgung: Schraubklemmen eindrähtig: 1 x 0,5 ... 4 mm2 feindrähtig ohne Aderendhülse: 1 x 0,34 ... 4 mm2 feindrähtig mit Aderendhülse: 1 x 0,14 ... 2,5 mm2 Kombisensor WS 10 KS: 4-pol. WAGO Anschlussklemme Typ 252-104 Ausgänge: Relais (Schließer) 8 x 250 V / 8 A Niederschlag: ja / nein Einsteller "Sensor": ca. 0 ... 76 klx Hysterese: ± 5 % vom Bereichsendwert Einsteller "Wind": 1 ... 20 m/s, AUS Stellung 1: ca. 5 m/s Stellung 2: ca. 10 m/s Stellung 3: ca. 15 m/s Hysterese: ± 5 % vom Bereichsendwert
