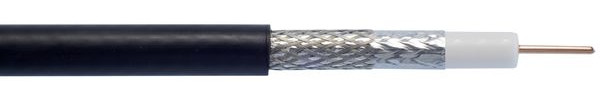

Artikelbild
Abbildung ähnlich
KATHREIN

70607558
KATHREIN LCM 17 A+ Koaxkabel 1,63/7,2/10,4PE R100

LCM 17APLUS 100M 4021121540271 21510034
auf Anfrage
je 100 M
keine Verfügbarkeitsinformationen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 100 M
Bestellschritt 100 M

Beschreibung

Koaxialkabel, BauPVO EN 50575-Fca, 100 m Einwegbund, 10,4 mm, erdverlegungstaugl., Schirmungsmass typ. 120 dB, Klasse A Plus, Aufbau typ. 1,63 Cu 7,2 Al CuSn Al, PE schwarz

Merkmale

Verpackungseinheit 1
Gewicht 0,1
Gewichtseinheit KG
Gewichtbezugsmenge 1
Dielektrikum PE/Luft
Mantel-Farbe schwarz
Mantelmaterial sonstige
Außenleiter-Form sonstige
Innenleiter-Material Kupfer
Wellenwiderstand 75.00 Ohm
Innenleiter-Durchmesser 1.63 mm
Außenleiter-Durchmesser 8.00 mm
Außenleiter-Material Kupfer
Zul. Kabelaußentemperatur bei Montage/Handling 40.00 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung 70.00 °C
Außendurchmesser ca. 10.40 mm
Innenleiter-Klasse Kl.1 = eindrähtig
Gewicht 95 kg/km
Innenleiter-Oberfläche blank
Außenleiter-Oberfläche blank
Brandverhaltensklasse nach EN 13501-6 Fca
Rauchentwicklungsklasse nach EN 13501-6 ohne
Abtropfverhaltensklasse nach EN 13501-6 ohne
Säureentwicklungsklasse nach EN 13501-6 ohne
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung 110 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung 150 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt 150 mm
Anzahl der Schirmlagen 2
Spezifizierung Mantelmaterial Polyethylen (PE)
Bewehrung/Armierung ohne
Material Bewehrung sonstige
Max. Zugfestigkeit während der Verlegung 0.150 kN
Zulässige Art der Installation im Erdreich sonstige
Flammwidrig nach IEC 60332-3-25 (Cat D) ja
Anzahl der Mantelschichten 1
Kurzbeschreibung Koaxkabel, Fca, 100 m Einwegbund, 10,4 mm, erdverlegungstaugl
eClass 11.0 - Klasse 27061802
UNSPSC 14.0801 - Klasse 26121606

Anhänge

icon
Datei
pdb_LCM17A_CEEtikett.pdf (270.26 KB)
icon
Datei
pdb_LeistungserklaerungLCM17A.pdf (437.41 KB)
icon
Datei
pdb_S21510034_TDatenblattS_C21542.pdf (93.39 KB)
icon
Datei
pdb_2025RoHSKonformitaetserklaerung.pdf (601.41 KB)
