22432400 KERPEN DATACOM MC45 Pro Plus Modul Keystone Cat.6A
LKD9ZQ010040001
4066449283196
LKD9ZQ010040001
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

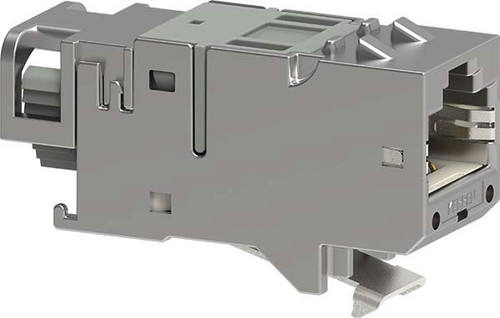

MegaLine® Connect45 Pro Plus Buchsenmodul
Keystone-Format Kategorie 6A
MegaLine® Connect45 Pro Plus RJ45 Buchsenmodul im Keystone-Format. Die Leistungsmerkmale entsprechen der Kat. 6A (ISO/IEC) bis 500 MHz. Die Anforderungen des Channels und Permant Links der Klasse EA nach ISO/IEC 11801 Amd. 1/2 werden ab 1 m erfüllt. Die Längenangaben beziehen sich auf das 2-Connector-Modell. Das Buchsenmodul ist werkzeuglos anzuschließen und kompatibel zu allen System-komponenten der MegaLine® Connect45 Pro Produktfamilie. Zum Einsatz in strukturierter Gebäudeverkabelung nach ISO/IEC 11801 und EN 50173 für die Übertragung von analogen und digitalen Sprach-, Bild- und Datensignalen.
Konstruktive Eigenschaften
Werkstoff: (Isolierteile) Polycarbonat, Werkstoff: FR4 (Leiterplatte), Werkstoff im Kontaktbereich: Goldauflage, Goldauflage im Kontaktbereich: 2 µBuchsentyp: MegaLine® Connect45 Pro Keystone Module, Staubschutz: optional, Erdung: 360° Schirmkontaktierung, PA-Anschlussart:, Flachstecker 2,8 mm (DIN 46245)
Aufbau
Material (Grundkörper): Vollmetall; Zink-Druckguss, vernickelt, Werkstoff: FR4 (Leiterplatte), Kabelbefestigung: Mit Kabelbinder, Zugentlastung: Rastbügel
Elektrische Eigenschaften
Temperaturbereich: -40 °C - +70 °C, Steckkraft: (max.) 30 N, Steckzyklen (Modul-Kabelstecker) (min.): 1000
Anschlüsse
Steckgesicht: RJ45, Kontaktierung: werkzeuglos, Leiterquerschnitt: AWG 22/1, AWG 23/1, AWG24/1, AWG 26/1
Elektrische Eigenschaften (NF) bei 20 °C
Kontaktwiderstand: max. 5 mO, Isolierwiderstand zwischen Kontakten: min. 500 MO, Spannungsfestigkeit Kontakt-Kontakt: min. 1000 V DC/AC, Strombelastbarkeit (50°C): 0,8 A
Abmessungen
Breite: 14,6 mm, Höhe: 21,9 mm, Tiefe: 39,8 mm, Kabeldurchmesser Bereich: max. 9,5 mm
Normen, Zertifikate und Approbationen
Steckverbindernorm: IEC 60603-7-51 Steckzyklen ISO/IEC 11801, Verkabelungsnorm: ISO/IEC 11801, EN 50173, Energieversorgung: IEEE 802.3bt (4PPoE), DIN IEC 60512-9-3, DIN IEC60512-99-001, Qualitätssiegel mit Fertigungsüberwachung: GHMT PVP, Chemische Eigenschaften: RoHS- und REACH-konform, Frei von gefährlichen Stoffen nach RoHS 2011/65/EU
Keystone-Format Kategorie 6A
MegaLine® Connect45 Pro Plus RJ45 Buchsenmodul im Keystone-Format. Die Leistungsmerkmale entsprechen der Kat. 6A (ISO/IEC) bis 500 MHz. Die Anforderungen des Channels und Permant Links der Klasse EA nach ISO/IEC 11801 Amd. 1/2 werden ab 1 m erfüllt. Die Längenangaben beziehen sich auf das 2-Connector-Modell. Das Buchsenmodul ist werkzeuglos anzuschließen und kompatibel zu allen System-komponenten der MegaLine® Connect45 Pro Produktfamilie. Zum Einsatz in strukturierter Gebäudeverkabelung nach ISO/IEC 11801 und EN 50173 für die Übertragung von analogen und digitalen Sprach-, Bild- und Datensignalen.
Konstruktive Eigenschaften
Werkstoff: (Isolierteile) Polycarbonat, Werkstoff: FR4 (Leiterplatte), Werkstoff im Kontaktbereich: Goldauflage, Goldauflage im Kontaktbereich: 2 µBuchsentyp: MegaLine® Connect45 Pro Keystone Module, Staubschutz: optional, Erdung: 360° Schirmkontaktierung, PA-Anschlussart:, Flachstecker 2,8 mm (DIN 46245)
Aufbau
Material (Grundkörper): Vollmetall; Zink-Druckguss, vernickelt, Werkstoff: FR4 (Leiterplatte), Kabelbefestigung: Mit Kabelbinder, Zugentlastung: Rastbügel
Elektrische Eigenschaften
Temperaturbereich: -40 °C - +70 °C, Steckkraft: (max.) 30 N, Steckzyklen (Modul-Kabelstecker) (min.): 1000
Anschlüsse
Steckgesicht: RJ45, Kontaktierung: werkzeuglos, Leiterquerschnitt: AWG 22/1, AWG 23/1, AWG24/1, AWG 26/1
Elektrische Eigenschaften (NF) bei 20 °C
Kontaktwiderstand: max. 5 mO, Isolierwiderstand zwischen Kontakten: min. 500 MO, Spannungsfestigkeit Kontakt-Kontakt: min. 1000 V DC/AC, Strombelastbarkeit (50°C): 0,8 A
Abmessungen
Breite: 14,6 mm, Höhe: 21,9 mm, Tiefe: 39,8 mm, Kabeldurchmesser Bereich: max. 9,5 mm
Normen, Zertifikate und Approbationen
Steckverbindernorm: IEC 60603-7-51 Steckzyklen ISO/IEC 11801, Verkabelungsnorm: ISO/IEC 11801, EN 50173, Energieversorgung: IEEE 802.3bt (4PPoE), DIN IEC 60512-9-3, DIN IEC60512-99-001, Qualitätssiegel mit Fertigungsüberwachung: GHMT PVP, Chemische Eigenschaften: RoHS- und REACH-konform, Frei von gefährlichen Stoffen nach RoHS 2011/65/EU
Merkmale
Gewicht | 0,03 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
