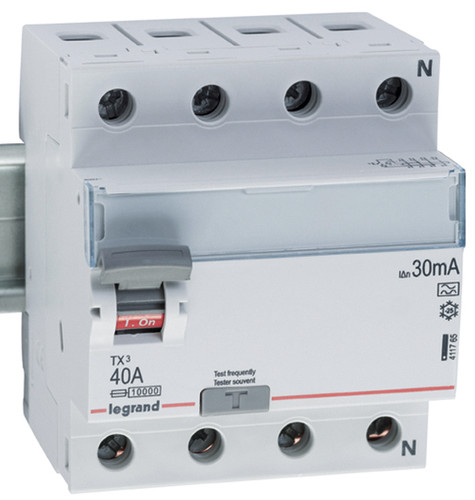

Artikelbild
Abbildung ähnlich
LEGRAND

01026360
LEGRAND 411765 TX3 FI 40A 4P 30MA A FI-Schalter

411765 3414970353481 411765
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
12 ST Menge übernehmen
432 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Legrand Fehlerstromschutzschalter TX3, Typ A, für Wechsel- und pulsierende Gleichfehlerströme. Nach VDE 0664-10, EN 61008-1, unverzögert , 4-polig , Bemessungsstrom In 40 A, Bemessungsfehlerstrom Idn 30 mA, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50 Hz , Bemessungskurzschlussstrom 10 kA bei geeigneter Vorsicherung , Stoßstromfest bis 250 A, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich.

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 432
Verpackungseinheit 12
Gewicht 0,34
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Montageart DIN-Schiene
Einbautiefe 44 mm
Bemessungsstrom 40 A
Bemessungsspannung 400 V
Fehlerstrom-Typ A
Kurzschlussfestigkeit (Icw) 10 kA
Stoßstromfestigkeit 0.25 kA
Breite in Teilungseinheiten 4
Zusatzeinrichtungen möglich ja
Frequenz 50 Hz
Bemessungsfehlerstrom 0.03 A
Bemessungsisolationsspannung Ui 500 V
Anschließbarer Leiterquerschnitt eindrähtig 0.75 - 50 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.75 - 35 mm²
Mit Verriegelungsvorrichtung ja
Umgebungstemperatur während des Betriebs -25 - 60 °C
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Verschmutzungsgrad 2
Kurzbeschreibung RCCB TX³ - 4P - 400 V~ - 30 mA - 40 A - A type
RAL-Nummer (ähnlich) 7035
eClass 11.0 - Klasse 27142201
UNSPSC 14.0801 - Klasse 39121601
