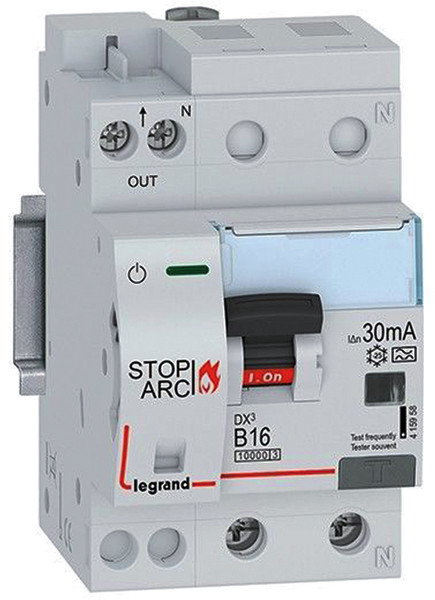

01027870 LEGRAND 415958 DX3 AFDD B16 1P+NR 10KA 30MA A
415958
3414971169548
415958
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
18 ST | Menge übernehmen |
324 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Brandschutzschalter DX³ STOP ARC nach IEC/EN 62606. Fehlerlichtbogen-Schutzeinrichtung AFDD zur Vermeidung der Brandgefahr durch parallele und serielle Fehlerlichtbögen. DX³ STOP ARC eignen sich für den Einbau gemäß DIN VDE 0100-420: 2016-02. LED-Zustandsanzeige für das einfache erkennen des Betriebsstatus, Selbstüberwachung der AFDD-Einheit mit integriertem , täglichen Selbsttest. Beschriftungsfenster, Rot/Grün am Schalthebel, Anbau von Hilfsgeräten möglich. Neutralleiteranschluss rechts. Verschienbar mit Legrand Stiftkammschienen. Bemessungsspannung 230 V~ , Spannungsart: AC, Frequenz: 50 Hz, Energiebegrenzungsklasse 3, Schutzart IP 20.
Merkmale
Schutzart (IP) | IP20 |
Polzahl | 2 |
Verpackungseinheit | 1 |
Verpackungseinheit | 324 |
Verpackungseinheit | 18 |
Gewicht | 0,22 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Frequenz | 50 Hz |
Bemessungsstrom | 16 A |
Bemessungsspannung | 230 V |
Auslösecharakteristik | B |
Bemessungsfehlerstrom | 0.03 A |
Fehlerstrom-Typ | A |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Breite in Teilungseinheiten | 3 |
Mitschaltender Neutralleiter | ja |
Steuerspannungsart Zusatzeinrichtung | AC |
Zusatzeinrichtungen werkseitig angebaut | sonstige |
Bemessungsabschaltvermögen nach EN 61009 | 10 kA |
Verschmutzungsgrad | 2 |
Kurzbeschreibung | DX3 STOP ARC 1P+NR B16 30MA A |
