01600772

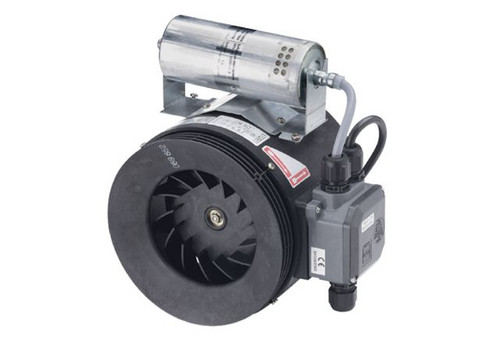

MAICO ERM 18 E EX E HALBRADIAL-ROHRVENTILATOR

Typenreihe ERM E Ex e
Mit Baumusterprüfung nach Richtlinie 94/9/EG.
Zum Einsatz in explosionsgefährdeten Bereichen der Zonen 1 und 2. Gerätegruppe II, Kategorie 2 G. Explosionsgeschützer Klemmkasten am Ventilatorgehäuse.
Zubehör zu Typenreihen ERM/ERM-E Ex e wie Befestigungsfüße, Reduzierstücke, elastische Manschetten, Schutzgitter und automatische Rohr-Rückschlagklappen auf Anfrage. Ausführung  - Ex II 2G Ex eb IIB+H2 T4 Gb / Ex II 2G Ex h IIB+H2 T4 Gb.  - Geeignet für die Temperaturklasse T1 bis T4 (135°C). Besondere Eigenschaften  - Halbradial-Rohrventilator, explosionsgeschützt, Medium Gas.  - Explosionsschutz und Zulassungen nach ATEX und IECEx.  - Ex II 2 G Ex eb IIB + H2 T3/T4 Gb X / Ex II 2 G Ex h IIB + H2 T3/T4 Gb X.  - Für Einsatztemperaturen von -20 °C <= Ta <= +50 °C.  - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.  - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.  - Für Zone 1 und 2.  - Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit.  - Schutzart IP 64.  - Wechselstromausführung.  - Gehäuse aus hochwertigem, leitfähigem Kunststoff, antistatisch.  - Kompakte Bauform für platzbeengte Einbauverhältnisse.  - Zur Montage in ein Rohrsystem.  - Einfacher Einbau da die Anströmrichtung gleich Ausströmrichtung ist.  - Einbau in jeder Lage möglich. Laufrad  - Halbradiallaufrad aus leitfähigem Kunststoff, strömungstechnisch günstig.  - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694. Förderrichtung  - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. Motor  - Robuster Motor mit Kugellager, wartungsfrei.  - Kondensatormotor mit Betriebskondensator anschlussfertig am Ventilator verbaut.  - Betriebsart S1 (Dauerbetrieb). Montagehinweise  - Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen.  - Reduzierstücke für den Anschluss an verschiedene Rohrdurchmesser (Ansaug- oder Ausblasstutzen), siehe Zubehör.  - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELM Ex verwenden.  - Bei ERM 22 Ex..: 2 Reduzierstücke auf DN 200 im Lieferumfang enthalten. Elektrischer Anschluss  - Klemmenkasten am Ventilatorgehäuse montiert, Ex-geschützt, mit Kabelverschraubung. Sicherheitshinweise  - Keine Drehzahlregelung zulässig.  - Ventilator nur mit der auf dem Typenschild angegebenen Bemessungsspannung betreiben.  - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGM Ex anbringen. Artikel: ERM 18 Ex e  - Fördervolumen: 310 m3/h  - Drehzahl: 2780 1/min  - Laufradtyp: halbradial  - Drehzahlsteuerbar: nein  - Spannungsart: Wechselstrom  - Bemessungsspannung: 230 V  - Netzfrequenz: 50 Hz  - Nennleistung: 50 W  - cosphi: 0,9  - INenn: 0,25 A  - Imax bei UNenn: 0,25 A  - Schutzart: IP 64  - Wärmeklasse: B  - Netzzuleitung: 3 / 1,5 mm2  - Einbaulage: senkrecht / waagerecht  - Material Gehäuse: Kunststoff  - Material Laufrad: Kunststoff  - Farbe: signalschwarz, ähnlich RAL 9004  - Gewicht: 3,57 kg  - Gewicht mit Verpackung: 3,83 kg  - Nennweite: 180 mm  - Breite: 262 mm  - Höhe: 252 mm  - Tiefe: 187 mm  - Breite mit Verpackung: 255 mm  - Höhe mit Verpackung: 190 mm  - Tiefe mit Verpackung: 240 mm  - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G  - EX-Bezeichnung nach Norm: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb  - Ta-Umgebungstemperatur: -20 °C <= Ta <= +50 °C  - IA/IN: 2,5  - Zeit tE: 50 sek  - Betriebsart: S1  - EG-Baumusterprüfbescheinigung: TÜV-A 18ATEX0052 X, IECEx EPS 19.0025X  - Temperaturklasse: T4  - Kondensator Kapazität / Spannung: 3µF/280V  - Wärmeklasse von Isolierstoffen Th. Cl.: 130 (B)
