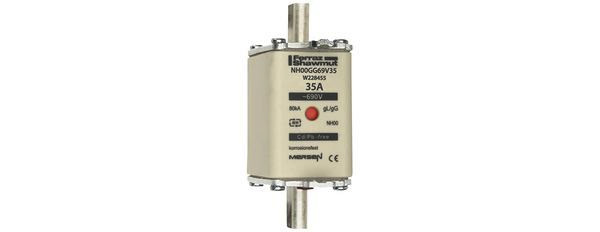

Artikelbild
Abbildung ähnlich
MERSEN

04596561 MERSEN NH00GG69V35 Sicherungseinsatz NH gG Gr.0

NH00GG69V35 8430399025513 W228455
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

3 ST Menge übernehmen
66 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 3 ST
Bestellschritt 3 ST

Beschreibung

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung), Sicherungs-Einsätze mit Kontaktmessern, Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff). Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse gG werden zum Schutz von Leitungen, Geräten und Anlagen eingesetzt. Sie schalten unzulässige Überströme und Kurzschlussströme bis zum Bemessungsauschaltstrom sicher ab. Sicherungs-Einsätze gG schütze elektrische Geräte und Anlagen auch vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen. VDE 0636 Teil 201, IEC 60269-1 und -2.

Merkmale

Spannungsart AC
Verpackungseinheit 3
Verpackungseinheit 66
Gewicht 0,2
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85361050
Bemessungsstrom 35 A
Betriebsklasse gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Geräteschutz)
Ausführung Kennmelder Kombikennmelder
Bemessungsspannung AC 690 V
Bemessungsspannung DC 250 V
Leistungsverlust bei Bemessungsstrom 3 W
Sicherungs-Baugröße nach IEC 60269 NH00

Anhänge

icon
Datei (pdb_COMREACHdeclaration0018NHAM500V690Vfuses.pdf, 83.1 KB)

icon
Datei (pdb_COMROHSdeclaration0018NHAM500V690Vfuses.pdf, 100.13 KB)

icon
Datei (pdb_DSNHfuselinksgG690VACdoubleindicatorlivegrippinglugssize000000123DE.pdf, 1.73 MB)

Hilfebereich
Kontakt
Kunde werden

Zuletzt angesehen

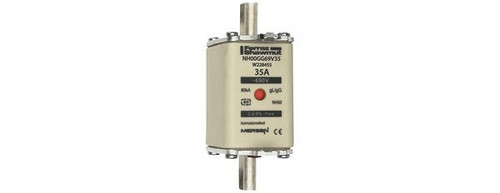

Artikelbild
