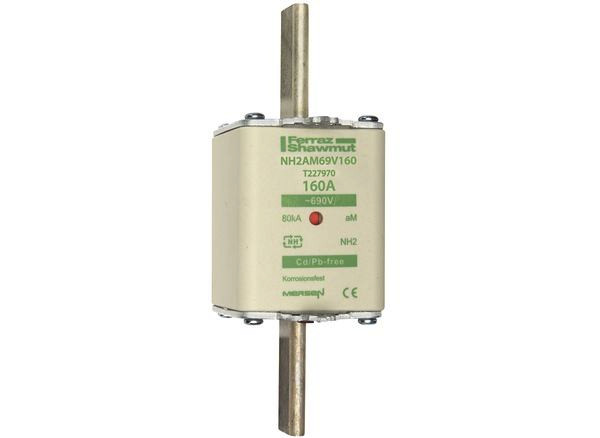

Artikelbild
Abbildung ähnlich
MERSEN

04596458 MERSEN NH2AM69V160 Sicherungseinsatz NH aM Gr.2

NH2AM69V160 8430399025254 T227970
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

3 ST Menge übernehmen
21 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 3 ST
Bestellschritt 3 ST

Beschreibung

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen:Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung), Sicherungs-Einsätze mit Kontaktmessern, Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff), Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse aM sind Teilbereichssicherungen und schützen elektrische Geräte bei unzulässig hohen Kurzschlüssen vor der Zerstörung durch ihre starke Strombegrenzung und geringe thermische Durchlasswerte. Sie schalten Ströme die größer als 6,3 x IN sind bis zum maximalen Ausschaltvermögen ab. NH-Sicherungs-Einsätze aM werden vorzugsweise zum Schutz von Anlagen und Schaltgeräten in Motorstromkreisen verwendet. Bei der Zuordnung der NH-Einsätze kann der Sicherungsnennstrom gleich dem Motornennstrom gewählt werden. VDE 0636 Teil 201, IEC 60269-1 und -2.

Merkmale

Spannungsart AC
Verpackungseinheit 21
Verpackungseinheit 3
Gewicht 0,63
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85361090
Bemessungsstrom 160 A
Betriebsklasse aM (Teilbereichs-Schaltgeräteschutz)
Ausführung Kennmelder Kombikennmelder
Bemessungsspannung AC 690 V
Leistungsverlust bei Bemessungsstrom 9.3 W
Sicherungs-Baugröße nach IEC 60269 NH2

Anhänge

icon
Datei (pdb_COMREACHdeclaration0018NHAM500V690Vfuses.pdf, 83.1 KB)

icon
Datei (pdb_COMROHSdeclaration0018NHAM500V690Vfuses.pdf, 100.13 KB)

icon
Datei (pdb_DSNHfuselinksaM690VACdoubleindicatorlivegrippinglugssize000000123DE.pdf, 1.5 MB)
