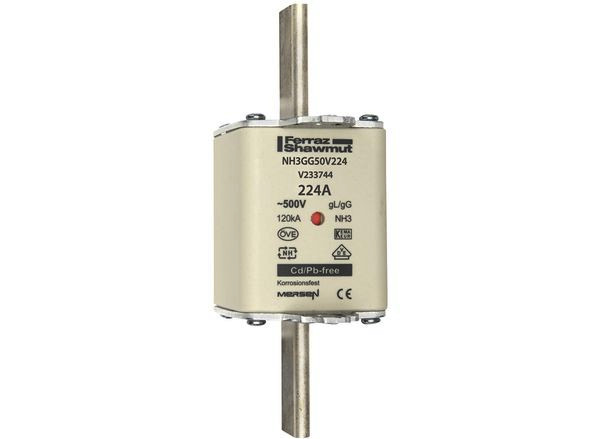

Artikelbild
Abbildung ähnlich
MERSEN

04596520 MERSEN NH3GG50V224 Sicherungseinsatz NH gG Gr.3

NH3GG50V224 8430399028088 V233744
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
12 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung), Sicherungs-Einsätze mit Kontaktmessern, Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff). Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse gG werden zum Schutz von Leitungen, Geräten und Anlagen eingesetzt. Sie schalten unzulässige Überströme und Kurzschlussströme bis zum Bemessungsauschaltstrom sicher ab. Sicherungs-Einsätze gG schütze elektrische Geräte und Anlagen auch vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen. VDE 0636 Teil 201, IEC 60269-1 und -2.

Merkmale

Spannungsart AC
Verpackungseinheit 1
Verpackungseinheit 12
Gewicht 0,63
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85361090
Bemessungsstrom 224 A
Betriebsklasse gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Geräteschutz)
Ausführung Kennmelder Kombikennmelder
Bemessungsspannung AC 500 V
Bemessungsspannung DC 250 V
Leistungsverlust bei Bemessungsstrom 20 W
Sicherungs-Baugröße nach IEC 60269 NH3

Anhänge

icon
Datei (pdb_COMREACHdeclaration0021NHGG500Vfuses.pdf, 82.9 KB)

icon
Datei (pdb_COMROHSdeclaration0021NHGG500Vfuses.pdf, 99.98 KB)

icon
Datei (pdb_DSNHfuselinksgG500VACdoubleindicatorlivegrippinglugssize000000123DE.pdf, 1.99 MB)
