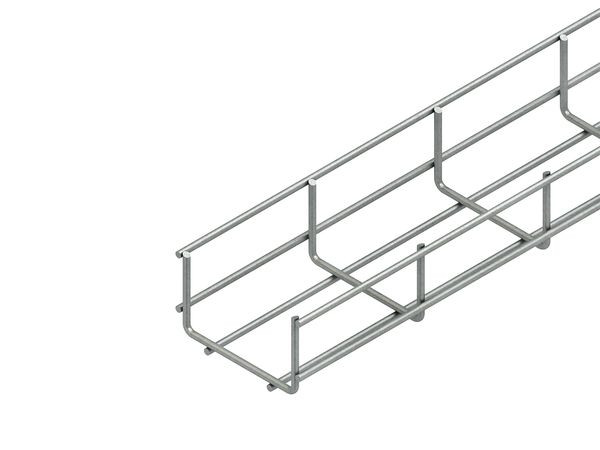

Abbildung ähnlich

01318243
NIEDAX GRS 60.100 E3 Gitterrinne

Lieferanten-Type: GRS 60.100 E3 EAN: 4013339801169 Lieferanten-Artikel-Nr.: GRS60.100E3

auf Anfrage

je 1 M

keine Verfügbarkeitsinformationen

Menge M

Verpackungseinheiten

6 M	Menge übernehmen
720 M	Menge übernehmen

Funktionen

Umwelt- Entsorgungsinformationen

Verkaufsdaten

Mindestbestellmenge	3 M
Bestellschritt	3 M

Beschreibung

Gitterrinne nach DIN EN 61537, U-förmig, verstärkte Ausführung aus Stahldrähten, punktgeschweißt. Stoßstellenverbinder bitte gesondert bestellen. Abmessungen (ca. Maße) Nennmaße Höhe H (außen) x Breite B (außen) : 60 x 100 mm Längsdraht-Ø : 4,5 mm Bodenlängsdrahtabstand : 50 mm Seitenlängsdrahtabstand : 37,5 mm Querdraht-Ø : 4,5 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 4182 mm² geeignete Verbinder : 2 x GRVS 5 E3 je Lieferlänge Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Merkmale

Länge	3000 mm
Breite	100 mm
Verpackungseinheit	6
Verpackungseinheit	720
Gewicht	1
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	73089059
Ausführung	ohne Verbinder
Höhe	60 mm
Oberfläche	sonstige
Werkstoff	rostfreier Stahl
Integrierte Trennwand	ohne
Nutzbarer Querschnitt	4182 mm²
Profilform	U-Form
Gewicht	0.99763 kg/m
Werkstoffgüte	Edelstahl 304 (1.4301)
Belastungstesttyp nach IEC 61537	Typ II
Kurzbeschreibung	Gitterrinne, U-förmig, 60x100x3000 mm, Draht-Ø 4,5 mm, Edelstahl, Werkstoff-Nr.: 1.4301, AISI 304
Einsatztemperatur	-20 - 120 °C
Arbeitslänge	3000 mm
Drahtdurchmesser Längsseite	4.5 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m	435 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	250 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	175 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	100 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m	70 N/m
Drahtdurchmesser Querseite	4.5 mm
Art des Verbinders	geschraubt
eClass 11.0 - Klasse	27400504
UNSPSC 14.0801 - Klasse	39131704
