Abbildung ähnlich
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 30 M | Menge übernehmen |
| 2.100 M | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Beschreibung

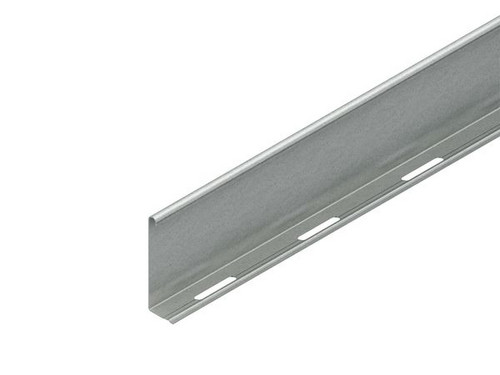

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen, zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. Verschrauben, einschließlich anteilmäßigen Befestigungszubehör. VDE zertifiziert! Verwendung für : Gitterrinnen Kabelrinnen Kabel- und Steigeleitern Weitspannrinnen/-leitern Trennprofilhalter Verwendung für : Begehbare Kabelrinnen - Dieser Trennsteg ist nicht geeignet zur Unterstützung der begehbaren Deckel! Abmessungen (ca. Maße) Höhe H x Umkantung : 80 x 24 mm Materialstärke t : 0,9 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Merkmale
| Länge | 3000 mm |
| Verpackungseinheit | 2100 |
| Verpackungseinheit | 30 |
| Gewicht | 0,78 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Ausführung | L-Profil |
| Oberfläche | bandverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Befestigungsart | schraubbar |
| Geeignet für Gitterrinne | ja |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | ja |
| Trennwandhöhe | 80 mm |
| Befestigungslochung | ja |
| Kurzbeschreibung | Trennsteg, 80x3000 mm, t=0,9 mm, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör |
| Einsatztemperatur | -20 - 120 °C |
| eClass 11.0 - Klasse | 27400509 |
| UNSPSC 14.0801 - Klasse | 39131705 |
