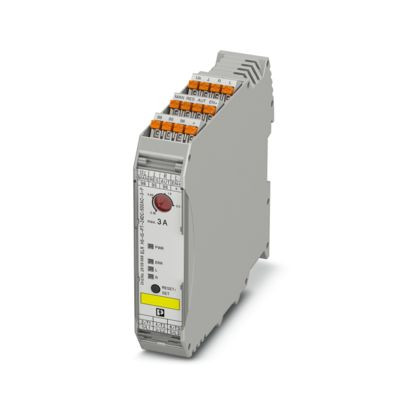

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02175164
PHOENIX CONTACT 2909569 ELR H5-IS-PT- 24DC/500AC-3-P

2909569 4055626426266 2909569
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Hybridmotorstarter; Funktionen: Motor starten, Motor reversieren, Motorschutz (Class 10), Not-Halt, Modular, Höhere Transientenspannungsfestigkeit, Schalten von 1~ AC-Motoren, 1 Drehrichtung,, Ohne Unterlasterkennung; Eingang: 24 V DC; Ausgang: 3~, 500 V AC, 3 A; Push-in-Anschluss

Merkmale

Schutzart (IP) IP20
Breite 22.5 mm
Verpackungseinheit 1
Gewicht 0,32
Gewichtseinheit KG
Gewichtbezugsmenge 1
Höhe 107.5 mm
Tiefe 114 mm
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für NOT-AUS ja
Bemessungsbetriebsstrom Ie 3 A
Überlastauslöser Stromeinstellung 0.18 - 3 A
Tragschienenmontage möglich ja
Bemessungssteuerspeisespannung Us bei DC 19.2 V
Auslöseklasse CLASS 10
Anschlussart Hauptstromkreis Federzuganschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Federzuganschluss
Spannungsart zur Betätigung DC
Art des Motorstarters Wendestarter
Kurzbeschreibung Hybrid motor starter
Anzahl der Befehlsstellen 1
Externer Reset möglich ja
Bemessungsbetriebsstrom bei AC-3, 400 V 3 A
eClass 11.0 - Klasse 27024002
UNSPSC 14.0801 - Klasse 39121521
