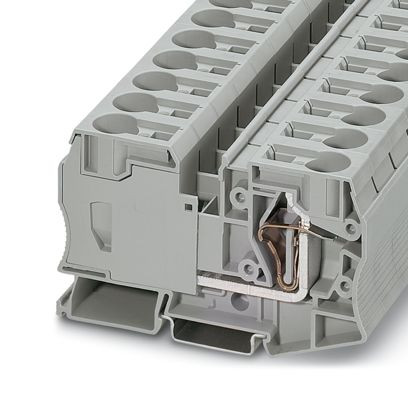

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

01423316
PHOENIX CONTACT 3036178 ST 35 Durchgangsklemme

ST 35 4017918821043 3036178
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

10 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Umwelt- Entsorgungsinformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Sping Terminal ST
Zur Montage auf Hutschiene nach EN 50 022. Isoliergehäuse Polyamid 6.6, bruchsicher und kriechstromfest. Ausführung aller Metalle: Korrosionsfeste Kupferlegierung, vernickelt.

Durchgangsklemmen
Brückbar, geschlossenes Gehäuse bei ST 35. Hochstromklemme, Nennspannung: 1000 V, Nennstrom: 125 A, Anzahl der Anschlüsse: 2, Anschlussart: Zugfederanschluss, Bemessungsquerschnitt: 35 mm², 1. Etage, Querschnitt: 2,5 mm² - 35 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau

Merkmale

Breite 16 mm
Verpackungseinheit 10
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Montageart Hutschiene TH35
Farbe grau
Bemessungsspannung 1000 V
Betriebstemperatur -60 - 110 °C
Anzahl der Klemmstellen je Etage 2
Etagen intern gebrückt ja
Anschließbarer Leiterquerschnitt eindrähtig 2.5 - 35 mm²
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 2.5 - 35 mm²
Werkstoff des Isolierkörpers sonstige
Explosionsgeprüfte Ausführung "Ex e" ja
Höhe 100 mm
Tiefe 59 mm
Bemessungsstrom In 125 A
Kurzbeschreibung Feed-through terminal block
Geeignet für Leiterwerkstoff Aluminium/Kupfer
eClass 11.0 - Klasse 27141120
UNSPSC 14.0801 - Klasse 39121410
Anzahl der Etagen 1.0

Anhänge

icon
Datei
pdb_pxc_3036178_15_03_ST35_2D.pdf (83.4 KB)
