Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

01523986

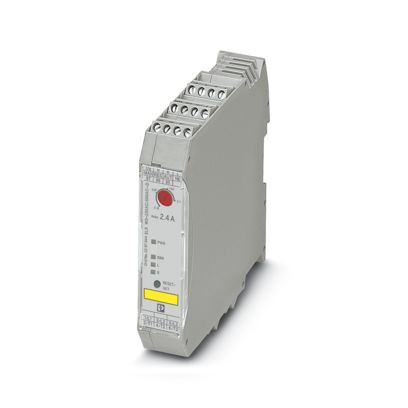

PHOENIX CONTACT ELR W3-230AC/500AC-2I Wendelastrelais

ELR W3-230AC/500AC-2 4046356170574 2297044
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

3-phasiges Halbleiter-Wendeschütz 4 in 1 mit 24 V DC Eingang, 2 A Ausgangsstrom und einstellbarer Überlastabschaltung Hybridmotorstarter zum Reversieren von 3~ AC-Motoren bis 500 V AC und 2 A Ausgangsstrom, mit 230 V AC Steuerspannung, einstellbarer Überlastabschaltung, Not-Halt-Funktion bis SIL 3/PL e und Schraubanschluss

Merkmale

Schutzart (IP) IP20
Breite 22.5 mm
Verpackungseinheit 1
Gewicht 0,31
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85371095
Bemessungsbetriebsstrom Ie 2.4 A
Überlastauslöser Stromeinstellung 0.18 - 2.4 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz 92 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 92 V
Spannungsart zur Betätigung AC
Anschlussart Hauptstromkreis Schraubanschluss
Höhe 107 mm
Tiefe 114 mm
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für NOT-AUS ja
Tragschienenmontage möglich ja
Auslöseklasse CLASS 10
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Art des Motorstarters Wendestarter
Kurzbeschreibung Hybridmotorstarter
Anzahl der Befehlsstellen 1
Externer Reset möglich ja
Bemessungsbetriebsstrom bei AC-3, 400 V 2.4 A
eClass 11.0 - Klasse 27024002
UNSPSC 14.0801 - Klasse 39121521
