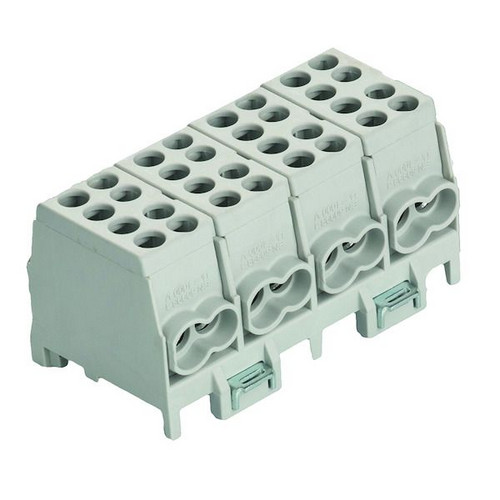

05105383 PROTEC.class PHLAK25224GR Hauptleitungs-Abzweigklemme

• Leiterklemmen für die Montage auf DIN-Trageschienen, z. B. für Installationsverteiler und Zählerplätze gem. VDE 0603
• Zur Befestigung auf DIN Tragschiene 3,5 mm nach EN 50022 / EN 60715
• Klemmkörper: Messing, verzinnt
• Klemmschrauben: Stahl, verzinkt
• Isoliergehäuse: Kunststoff (Polyamid) schlagzäh, flammgeschützt, halogenfrei
• Schnellbefestigung: Stahlblech, verzinkt oder vernickelt
• Normen / Vorschriften: Installationsverteiler und Zählerplätze AC 400V
  Hauptleitungsabzweigklemmen VDE0603-2
  Verbindungsmaterial für Niederspannungsstromkreise für Haushalt und ähnliche Zwecke VDE 0613 Teil 1/EN 60998-1
• Leitungsanschluss: Hauptleitung: 1,5 - 25 mm² starr/mehrdähtig, 2,5 Nm
  1,5 - 16 mm² feindrähtig - Aderendhülse 2,5 Nm
  Abzweigleitung: 1,5 - 16 mm² starr/mehrdähtig, 2 Nm
  1,5 - 10 mm² feindrähtig - Aderendhülse 2 Nm
  Abisolierlänge: 16 mm
• Buchsenklemme mit je 2 Schrauben pro Klemmstelle
• Schrauben mit Kombi-Kreuzschlitz Pozidriv Z2
• Isolationsspannung: 1000 V AC / DC für: Überspannungskategorie III (Uimp = 8 kV, feste Installation), Verschmutzungsgrad 2 (z. B. Verteilereinbau)
• PHALK25224GR: 4-polig und PHALK25225GR: 5-polig
• Anreihbar bzw. erweiterbar mit Klemmen Type PHLAK
• Geeignet für Cu-Al-Leiter
• PHALK25224GR: Eingänge max. 25 mm²: 4x2, Ausgänge max. 16 mm²: 4x2
• PHALK25225GR: Eingänge max. 25 mm²: 5x2, Ausgänge max. 16 mm²: 5x2

Leiterklemmen für die Montage auf DIN-Trageschienen, z. B. für Installationsverteiler und Zählerplätze gem. VDE 0603. Zur Befestigung auf DIN Tragschiene 3,5 mm nach EN 50022 / EN 60715. Klemmkörper: Messing, verzinnt. Klemmschrauben: Stahl, verzinkt. Isoliergehäuse: Kunststoff (Polyamid) schlagzäh, flammgeschützt, halogenfrei. Schnellbefestigung: Stahlblech, verzinkt oder vernickelt. Normen / Vorschriften: Installationsverteiler und Zählerplätze AC 400V. Hauptleitungsabzweigklemmen VDE0603-2. Verbindungsmaterial für Niederspannungsstromkreise für Haushalt und ähnliche Zwecke VDE 0613 Teil 1/EN 60998-1. Leitungsanschluss: Hauptleitung: 1,5 - 25 mm² starr/mehrdähtig, 2,5 Nm. 1,5 - 16 mm² feindrähtig - Aderendhülse 2,5 Nm. Abzweigleitung: 1,5 - 16 mm² starr/mehrdähtig, 2 Nm. .1,5 - 10 mm² feindrähtig - Aderendhülse 2 Nm. Abisolierlänge: 16 mm. Buchsenklemme mit je 2 Schrauben pro Klemmstelle. Schrauben mit Kombi-Kreuzschlitz Pozidriv Z2. Isolationsspannung: 1000 V AC / DC für: Überspannungskategorie III (Uimp = 8 kV, feste Installation), Verschmutzungsgrad 2 (z. B. Verteilereinbau). PHALK25224GR: 4-polig und PHALK25225GR: 5-polig. Anreihbar bzw. erweiterbar mit Klemmen Type PHLAK. Geeignet für Cu-Al-Leiter. PHALK25224GR: Eingänge max. 25 mm²: 4x2, Ausgänge max. 16 mm²: 4x2. PHALK25225GR: Eingänge max. 25 mm²: 5x2, Ausgänge max. 16 mm²: 5x2.
