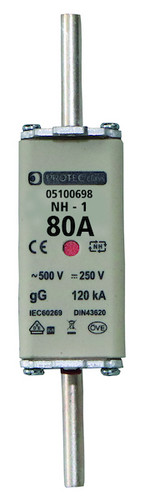

Abbildung ähnlich

05100698
PROTEC.class PSI NH1 TR 80A SICHERUNG

Lieferanten-Type: PSI NH1 TR 80A EAN: 4016705106981 Lieferanten-Artikel-Nr.: PSINH1TR80A

auf Anfrage

je 100 ST

keine Verfügbarkeitsinformationen

Menge ST

Bemessungsstrom

Nach Varianten suchen

Funktionen

Umwelt Recyclinginformationen

Zur Markenseite

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Niederspannungs-Hochleistungssicherung
Nach DIN VDE 0636 Teil 201, DIN 43620 sowie DIN EN/IEC 60269-1 und DIN EN/IEC 60269-2
Nennspannung: AC 500 V
Spannungsführende Grifflaschen aus Metall mit Klappkennmelder, außer Art.-Nr.: 05100695, ID-Nr. 051027 mit Kombi-Kernmelder
Selektivitätsfaktor: 1,6
Betriebsklasse (gL)-gG: Ganzbereichs-Sicherungseinsätze (für Kabel- und Leitungsschutz) für allgemeine Anwendungen
Bemessungsspannung: 500 V
Bemessungsausschaltvermögen: AC: 120 kA, DC: 80 kA
Bemessungfrequenz: 45–62 Hz
Isolierkörper aus Steatit/Cordierit
Einstückige Vollkontaktmesser mit Oberflächenbehandlung, bleifrei
Antimagnetische Deckplatte aus Aluminiumlegierung
Kupferschmelzleiter

Niederspannungs-Hochleistungssicherung. Nach DIN VDE 0636 Teil 201, DIN 43620 sowie DIN EN/IEC 60269-1 und DIN EN/IEC 60269-2. Nennspannung: AC 500 V. Spannungsführende Grifflaschen aus Metall mit Klappkennmelder, außer Art.-Nr.: 05100695, ID-Nr. 051027 mit Kombi-Kernmelder. Selektivitätsfaktor: 1,6. Betriebsklasse (gL)-gG: Ganzbereichs-Sicherungseinsätze (für Kabel- und Leitungsschutz) für allgemeine Anwendungen. Bemessungsspannung: 500 V. Bemessungsausschaltvermögen: AC: 120 kA, DC: 80 kA. Bemessungfrequenz: 45–62 Hz. Isolierkörper aus Steatit/Cordierit. Einstückige Vollkontaktmesser mit Oberflächenbehandlung, bleifrei. Antimagnetische Deckplatte aus Aluminiumlegierung. Kupferschmelzleiter. Breite: 29,5 mm

Die Marke PROTEC.class®steht für innovatives Elektroinstallationsmaterial. Sie finden Befestigungsmaterial, Werkzeug, Messgeräte und Bedarfsartikel, die genau auf die Bedürfnisse des Elektroinstallateurs zugeschnitten sind. Batterien, Taschenlampen und Multimedia-Zubehör runden das Sortiment auch für Radio- und Fernsehtechniker und Elektriker mit Ladengeschäft ab.

Merkmale

Spannungsart	AC
Gewicht	0,23
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85361090
Bemessungsstrom	80 A
Betriebsklasse	gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Geräteschutz)
Bemessungsspannung AC	500 V
Sicherungs-Baugröße nach IEC 60269	NH1
Leistungsverlust bei Bemessungsstrom	8.0 W
eClass 11.0 - Klasse	27142005
UNSPSC 14.0801 - Klasse	39121600

Anhänge

Datei

pdbm_05100698.pdf (569.28 KB)

Variante: Sicherungseinsätze NH 1

	Leistungsverlust bei Bemessungsstrom	Bemessungsstrom
05100696 PROTEC.class PSI NH1 TR 50A SICHERUNG Lieferanten-Type: PSI NH1 TR 50A	4,10 W	50 A	ST
05100697 PROTEC.class PSI NH1 TR 63A SICHERUNG Lieferanten-Type: PSI NH1 TR 63A	6,60 W	63 A	ST
05100698 PROTEC.class PSI NH1 TR 80A SICHERUNG Lieferanten-Type: PSI NH1 TR 80A	8,00 W	80 A	ST
05100699 PROTEC.class PSI NH1 TR 100A SICHERUNG Lieferanten-Type: PSI NH1 TR 100A	9,40 W	100 A	ST
05100700 PROTEC.class PSI NH1 TR 125A SICHERUNG Lieferanten-Type: PSI NH1 TR 125A	11,80 W	125 A	ST
05100701 PROTEC.class PSI NH1 TR 160A SICHERUNG Lieferanten-Type: PSI NH1 TR 160A	14,60 W	160 A	ST
