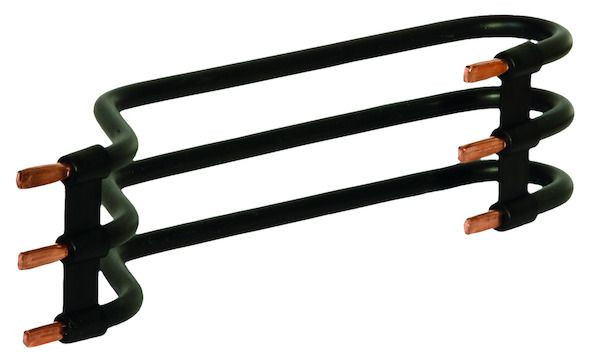

Artikelbild
Abbildung ähnlich
PROTEC.class

05105400
PROTEC.class PVDS 3 Verdrahtungssatz 3-polig 125mm sw

PVDS 3 4016705154005 PVDS3
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

  • Konfektionierte und gebogene Verdrahtungsbrücken zur vertikalen Verdrahtung von LS-, FI-, und ähnlichen Schaltgeräten zur Installationstechnik, z. B. für Installations-Kleinverteiler und Zählerplätze gem. VDE 0603
  • Stiftsanschluss
  • Nennstrom 63 A
  • Nennspannung: 450 V
  • Leitungsspetzifikation: H07V-U
  • Kupferquerschnitt: 10 mm²
  • Normen / Vorschriften: EN 61439-1 / VDE 0660 DE 0609, Teil 600 September 2012 Niederspannungs-Schaltgerätekombinationen
  • Ausführung: dreipolig vormoniert, schwarz,125 mm Tragschienenabstand
  • Isolierwerkstoff: PVC

Konfektionierte und gebogene Verdrahtungsbrücken zur vertikalen Verdrahtung von LS-, FI-, und ähnlichen Schaltgeräten zur Installationstechnik, z. B. für Installations-Kleinverteiler und Zählerplätze gem. VDE 0603. Stiftsanschluss. Nennstrom 63 A. Nennspannung: 450 V. Leitungsspetzifikation: H07V-U. Kupferquerschnitt: 10 mm². Normen / Vorschriften: EN 61439-1 / VDE 0660 DE 0609, Teil 600 September 2012 Niederspannungs-Schaltgerätekombinationen. Ausführung: dreipolig vormoniert, schwarz,125 mm Tragschienenabstand. Isolierwerkstoff: PVC.
Die Marke PROTEC.class®steht für innovatives Elektroinstallationsmaterial. Sie finden Befestigungsmaterial, Werkzeug, Messgeräte und Bedarfsartikel, die genau auf die Bedürfnisse des Elektroinstallateurs zugeschnitten sind. Batterien, Taschenlampen und Multimedia-Zubehör runden das Sortiment auch für Radio- und Fernsehtechniker und Elektriker mit Ladengeschäft ab.

Merkmale

Länge 125 mm
Gewicht 0,1
Gewichtseinheit KG
Gewichtbezugsmenge 1
Aderquerschnitt 10 mm²
Form des Kabelschuhs Hülse
Geeignet für Anzahl der Pole 3
Mantel-Farbe schwarz
eClass 11.0 - Klasse 27371306
UNSPSC 14.0801 - Klasse 39121117

Anhänge

icon
Datei
pdbm_05105400.pdf (187.93 KB)
