Abbildung ähnlich

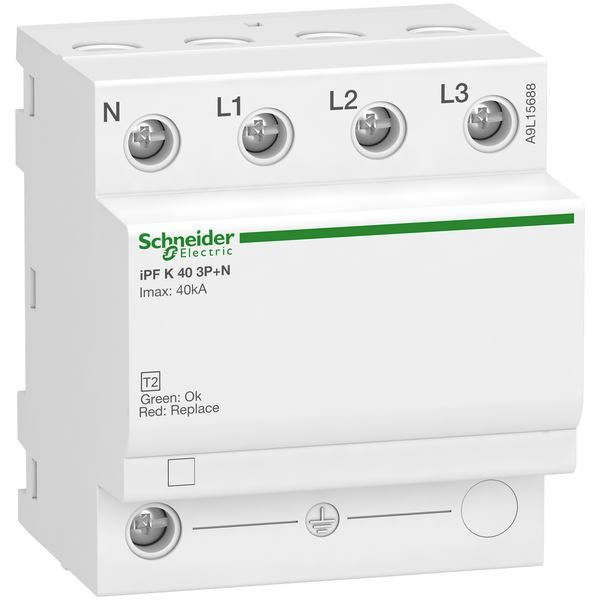

01272162 SCHNEIDER ELECTRIC A9L15688 ÜBERS-ABLEIT TYP2 IPF K 40 3P+N
A9L15688
3606480089879
A9L15688
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 3 ST | Menge übernehmen |
| 36 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Überspannungsableiter Typ 2 iPF K 40, 3-polig + N. Imax 40kA. In 15kA. Netzform TT&TN-S. Up=1,5kV. Ue 230/400VAC (+/- 10%). frontseitige Statusanzeige für Betriebszustand. Breite 4TE. entspricht IEC 61643-11: 2011.
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 36 |
| Verpackungseinheit | 3 |
| Gewicht | 0,41 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Schutzpegel | 1.5 kV |
| Höchste Dauerspannung AC | 340.0 V |
| Nennableitstoßstrom (8/20) | 15.0 kA |
| Nennspannung AC | 400.0 V |
| Prüfklasse Typ 2 | ja |
| Schutzpegel L-N | 1.5 kV |
| Signalisierung am Gerät | optisch |
| Anzahl der Leiter (ohne Erde) | 3.0 |
| Schutzpegel N-PE | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25.0 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 16.0 mm² |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Max. Ableitstoßstrom (8/20) | 40.0 kA |
| Kurzschlussfestigkeit (Isccr) | 25.0 kA |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 40.0 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 40.0 A |
| Kurzbeschreibung | Überspannungsableiter iPF K 40, Typ 2, 3P+N, Imax 40kA, In 15kA, TT + TN-S |
