  5. LC1D12BD LEISTUNGSS…
Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01500471

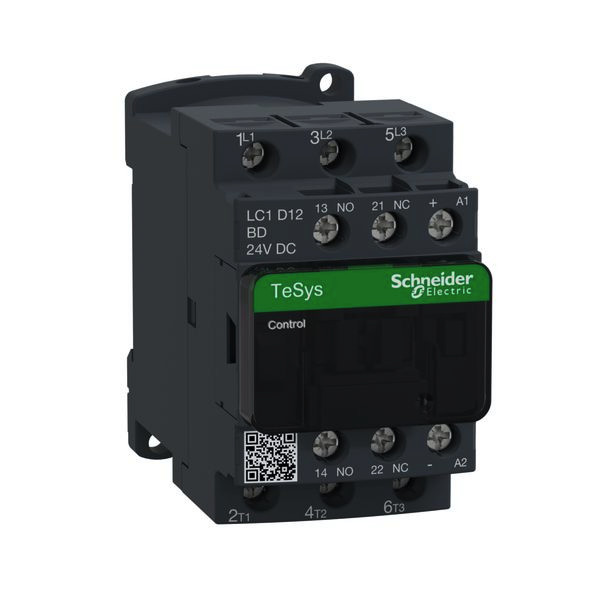

SCHNEIDER ELECTRIC LC1D12BD LEISTUNGSSCHÜTZ

LC1D12BD 3389110353716 LC1D12BD
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
15 ST Menge übernehmen
240 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

TeSys D Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A, Spule 24 V DC. Abmessung (BxHxT) 45x77x95 mm, Gewicht 0,485 kg. Kategorie AC-1, AC-4, AC-3. mit integraler Unterdrückungseinheit. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach BV, CSA, DNV, RINA, GL, GOST, LROS (Lloyds register of shipping), CCC, UL. Produktstandards gem.

Merkmale

Breite 45 mm
Verpackungseinheit 1
Verpackungseinheit 240
Verpackungseinheit 15
Gewicht 0,52
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364190
Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 25 A
Bemessungssteuerspeisespannung Us bei DC 24 - 24.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung DC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 7.5 A
Bemessungsbetriebsleistung bei AC-4, 400 V 3 kW
Kurzbeschreibung Leistungsschütz LC1D 3p, +1S+1Ö, 5.5 kW, 12 A, 400 V AC3, Spule 24 V DC
Höhe 77 mm
Tiefe 95 mm
eClass 11.0 - Klasse 27371003
UNSPSC 14.0801 - Klasse 39121529

Weitere Empfehlungen für Sie:

Artikelbild
SCHNEIDER ELECTRIC

01500616
SCHNEIDER ELECTRIC GVAE11 HILFSSCHALTER 01500616 GVAE11

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Verpackungseinheit 3520
Verpackungseinheit 1
Verpackungseinheit 220
Verpackungseinheit 10
eClass 11.0 - Klasse 27371302
UNSPSC 14.0801 - Klasse 39121529
Montageart Frontbefestigung
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 0.5 A
Ausführung des elektrischen Anschlusses Schraubanschluss
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Ausführung integrierbar
Fassung ohne

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen
220 ST Menge übernehmen
3.520 ST Menge übernehmen
Artikelbild
SCHNEIDER ELECTRIC

01500542
SCHNEIDER ELECTRIC GV2ME08 MOTORSCHUTZSCHALTER 01500542 GV2ME08

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Schutzart (IP) IP20
Breite 45 mm
Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 384
Verpackungseinheit 24
eClass 11.0 - Klasse 27370401
UNSPSC 14.0801 - Klasse 39121601
Bemessungsbetriebsleistung bei AC-3, 400 V 1.5 kW
Bemessungsdauerstrom Iu 4 A
Bemessungsbetriebsspannung 230 - 690.0 V
Überlastauslöser Stromeinstellung 2.5 - 4.0 A
Anschlussart Hauptstromkreis Schraubanschluss
Auslösetechnik thermomagnetisch
Bemessungsbetriebsleistung bei AC-3, 230 V 0.75 kW
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 51 - 51.0 A
Phasenausfallempfindlich ja
Höhe 89 mm
Tiefe 78.2 mm
Mit thermischem Schutz ja
Ausführung des Betätigungselements Drucktaster
Gerätebauart Komplettgerät im Gehäuse
Verlustleistung 2.5 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
24 ST Menge übernehmen
384 ST Menge übernehmen
Artikelbild
SCHNEIDER ELECTRIC

01500543
SCHNEIDER ELECTRIC GV2ME10 MOTORSCHUTZSCH. 01500543 GV2ME10

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Schutzart (IP) IP20
Breite 45 mm
Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 384
Verpackungseinheit 24
eClass 11.0 - Klasse 27370401
UNSPSC 14.0801 - Klasse 39121601
Bemessungsbetriebsleistung bei AC-3, 400 V 2.2 kW
Bemessungsdauerstrom Iu 6.3 A
Bemessungsbetriebsspannung 230 - 690.0 V
Überlastauslöser Stromeinstellung 4 - 6.3 A
Anschlussart Hauptstromkreis Schraubanschluss
Auslösetechnik thermomagnetisch
Bemessungsbetriebsleistung bei AC-3, 230 V 1.1 kW
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 78 - 78.0 A
Phasenausfallempfindlich ja
Höhe 89 mm
Tiefe 78.2 mm
Mit thermischem Schutz ja
Ausführung des Betätigungselements Drucktaster
Gerätebauart Komplettgerät im Gehäuse
Verlustleistung 2.5 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
24 ST Menge übernehmen
384 ST Menge übernehmen
Artikelbild
SCHNEIDER ELECTRIC

01500544
SCHNEIDER ELECTRIC GV2ME14 MOTORSCHUTZSCHALTER 01500544 GV2ME14

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Schutzart (IP) IP20
Breite 45 mm
Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 384
Verpackungseinheit 24
eClass 11.0 - Klasse 27370401
UNSPSC 14.0801 - Klasse 39121601
Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW
Bemessungsdauerstrom Iu 10 A
Bemessungsbetriebsspannung 230 - 690.0 V
Überlastauslöser Stromeinstellung 10.0 - 6 A
Anschlussart Hauptstromkreis Schraubanschluss
Auslösetechnik thermomagnetisch
Bemessungsbetriebsleistung bei AC-3, 230 V 2.2 kW
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 138 - 138.0 A
Phasenausfallempfindlich ja
Höhe 89 mm
Tiefe 78.2 mm
Mit thermischem Schutz ja
Ausführung des Betätigungselements Drucktaster
Gerätebauart Komplettgerät im Gehäuse
Verlustleistung 2.5 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
24 ST Menge übernehmen
384 ST Menge übernehmen
Artikelbild
SCHNEIDER ELECTRIC

01500489
SCHNEIDER ELECTRIC LADN40 HILFSSCHATERBLOCK 01500489 LADN40

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Verpackungseinheit 1
Verpackungseinheit 160
Verpackungseinheit 1280
eClass 11.0 - Klasse 27371302
UNSPSC 14.0801 - Klasse 39121529
Montageart Frontbefestigung
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 10 A
Ausführung des elektrischen Anschlusses Schraubanschluss
Anzahl der Kontakte als Schließer 4
Ausführung aufsteckbar

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
160 ST Menge übernehmen
1.280 ST Menge übernehmen
