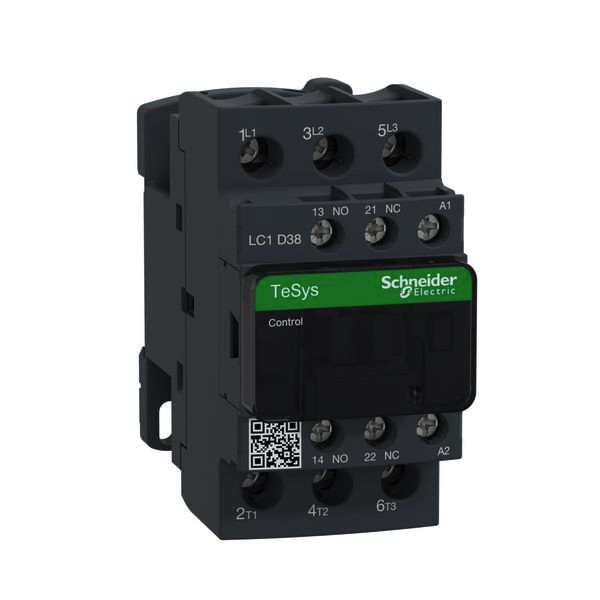

Abbildung ähnlich

01500450
SCHNEIDER ELECTRIC LC1D38P7 LEISTUNGSSCHUETZ

Lieferanten-Type: LC1D38P7 EAN: 3389110352610 Lieferanten-Artikel-Nr.: LC1D38P7

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
20 ST	Menge übernehmen
320 ST	Menge übernehmen

Funktionen

Umwelt Recyclinginformationen

Konfigurator öffnen

Zur Markenseite

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Steuerspannung 230 V 50/60Hz.
Bemessungsspannung 400 V nach AC-3
2 Hilfsschalter: 1 S + 1 Ö; Baubreite bis 18,5 kW = 45 mm.
Anschluss: Schraubklemmen
(von 18,5 bis 30 kW Hauptstrom mit EverLink-Klemmen). Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 18.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 38 A, Spule 230 V AC. Abmessung (BxHxT) 45x85x92 mm, Gewicht 0,38 kg. Kategorie AC-3, AC-4, AC-1. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GOST, DNV, RINA, GL, LROS (Lloyds register of shipping), BV, CSA, CCC, UL. Produktstandards gem.

Merkmale

Breite	45 mm
Verpackungseinheit	1
Verpackungseinheit	320
Verpackungseinheit	20
Gewicht	0,41
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85364900
Bemessungsbetriebsleistung bei AC-3, 400 V	18.5 kW
Anzahl der Schließer als Hauptkontakte	3
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	1
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	38 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	50 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230 - 230.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	230 - 230.0 V
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart zur Betätigung	AC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	18 A
Bemessungsbetriebsleistung bei AC-4, 400 V	7.5 kW
Kurzbeschreibung	Leistungsschütz LC1D 3p, +1S+1Ö, 18.5 kW, 38 A, 400 V AC3, Spule 230 V AC
Höhe	85 mm
Tiefe	92 mm
Betriebsspannung bei AC 50 Hz	440 - 440.0 V
Betriebsspannung bei AC 60 Hz	440 - 440.0 V
eClass 11.0 - Klasse	27371003
UNSPSC 14.0801 - Klasse	39121529
